Моделирование шторы в 3ds Max с помощью NURBS

Рано или поздно, при создании трехмерной сцены интерьера, Вы столкнетесь с моделированием штор, гардин или занавесок. Можно конечно найти и скачать готовую 3d-модель шторы, но в качестве практики и изучения моделирования в 3ds Max, нам интересней создать свою собственную штору «с нуля». Рассмотрим для начала пример несложного моделирования простой шторы, используя NURBS кривые.

NURBS Curves

NURBS – Non-Uniform Rational B-Splines (Нерегулярные Рациональные В-сплайны) - наиболее подходящий инструмент в 3d-редакторах, для моделирования органических форм. В 3ds макс-е существует два вида NURBS-кривых: CV-curves (Control Vertices) – кривые контрольных точек и Point curves – точечные кривые (см. скриншот ниже).

CV-curves - это наиболее общий и универсальный метод создания кривой, в которой каждая контрольная точка (или управляющая вершин) имеет так называемый вес (Weight), который определяет степень притяжения кривой к этой точке.Но у CV-кривых есть один недостаток, который заключается в том, что кривая не проходит через управляющие вершины.

Point-кривые задают форму сплайна непосредственным положением точек (Points), но не позволяют задавать вес каждой вершины.

Моделирование с помощью Ruled Surface

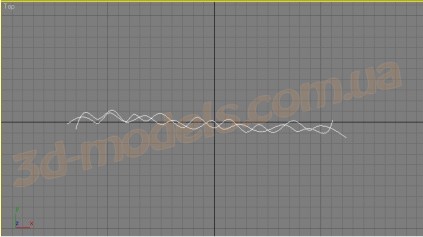

Итак, давайте быстро создадим простую штору, состоящую всего из двух сплайнов (NURBS-кривых). В окне проекции Top создаем две NURBS-кривые (CV-curves):

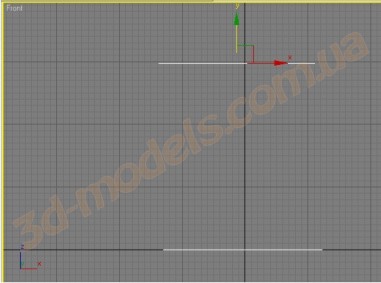

Потом расположите кривые друг над другом, на нужной высоте, задавая тем самым длину будущей шторы:

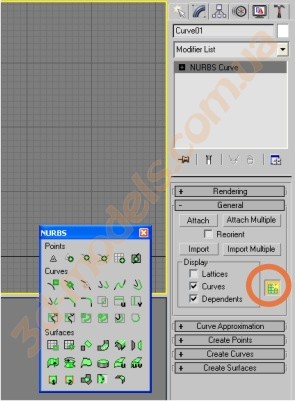

Включите закладку Modify, затем нажмите кнопку NURBS Creation Toolbox, включая соответствующую панель:

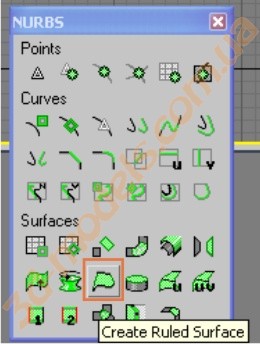

На этой панели Toolbox выберите кнопку режима Ruled Surface:

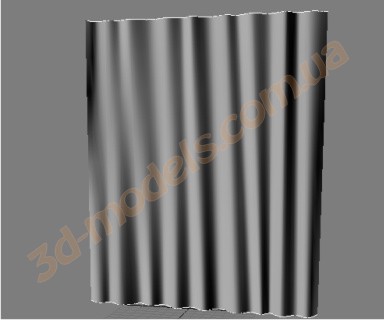

Далее щелкните указателем мыши сначала по нижней кривой, затем, протягивая пунктирную линию, по верхней кривой, соединяя указываемые объекты. У Вас должна получиться примерно такая поверхность:

После этого, можно регулировать форму нашей шторы на уровне подобъектов:

• Surface - для редактирования фрагментов поверхности

• Curve CV - для корректировки вершин

• Curve - для настройки кривых

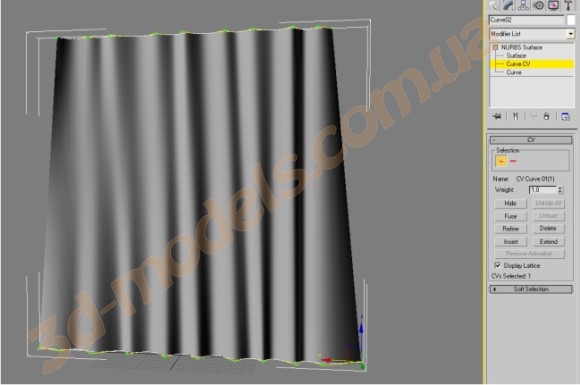

Выберите уровень подобъектов Curve CV и двигая точки на кривых, корректируйте складки на шторе на свой вкус:

Вот и все, наша первая 3d-штора готова. На этом наш урок по моделированию шторы в 3ds Max можно было бы и закончить, но путем несложных действий можно немного «оживить» нашу штору, сделав ее не такой «пластмассовой». Щелкните правой кнопкой мыши на шторе-объекте и конвертируйте ее в Editable Poly, выбрав в контекстном меню Convert To – Editable Poly.
Далее в списке модификаторов примените к шторе модификатор Noise (при необходимости, добавив до этого полигонов модели модификатором Subdivide).
Регулируя параметры модификатора Noise, можно добавить неровностей и складок нашей шторе, делая ее более натуральной:

Надеюсь, этот небольшое и несложное руководство по моделированию шторы в 3ds Max будет полезно всем новичкам. Успехов в освоении!

Не забудьте почитать один из наших последних уроков, в котором разбирается моделирование спичечного коробка со спичками. Помимо собственно моделирования объектов, там подробно рассматривается создание UV-развертки и текстуры в Photoshop.
