3d моделирование цепи в Autodesk 3Ds Max

В этом обучающем урока Вы узнаете, как создать простую 3D цепь при помощи стандартного конуса в Autodesk 3DsMax (Create > Standard Primitives > Cone).

Отключение сетки

Этот обучающий урок не требует использования сетки в 3DsMax. Я думаю, лучше отключать её всегда, когда Вам она не нужна. Сетку можно отключить следующим образом: активируйте вид сверху, щелкнув правой кнопкой мыши по нему. Нажмите клавишу «G» на клавиатуре. Повторите эту процедуру для каждого из четырех видов.

Создание конуса

На виде сверху (Top) создайте конус со следующими значениями:

• Radius 1: 1;

• Radius 2: 1;

• Height: 5;

• Height Segments: 1;

• Cap Segments: 1;

• Sides: 32.


Копирование и редактирование конуса

На виде спереди сделайте копию конуса. При копировании установите следующие значения:

• Height: 8;

• Height Segments: 30.


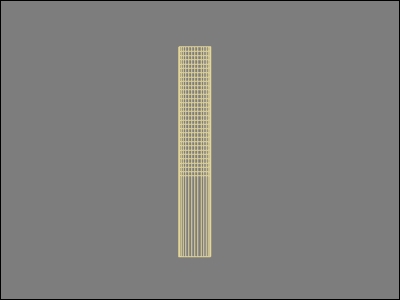

Воспользуйтесь инструментом «Align» и переместите копию точно поверх другого конуса в соответствии с рисунком ниже.

Применение модификатора изгиба «Bend» к конусу>

Добавим модификатор изгиба «Bend» к верхнему конусу:

1. выберите верхний конус;

2. кликните на список с модификаторов «Modifier List» в панели справа;

3. выберите модификатор «Bend» из списка и установите значение угла изгиба «Angle» равное 180.

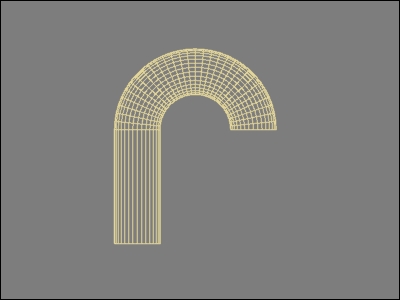

В итоге получится результат как на изображении ниже.

Редактирование меша: удаление крайних плоскостей

Скройте изогнутый конус. Выберите прямой конус и добавьте модификатор «Editable Poly» к нему. В субобъектах активируйте полигон. Выберите нижнюю и верхнюю шапки (плоскости) конуса и удалите их, нажатием клавиши «Delete» на клавиатуре.

Сделайте видимым изогнутый конус и скройте прямой. Добавьте модификатор «Editable Poly» к изогнутому конусу и так же удалите крайние шапки в нем.

Копирование конусов

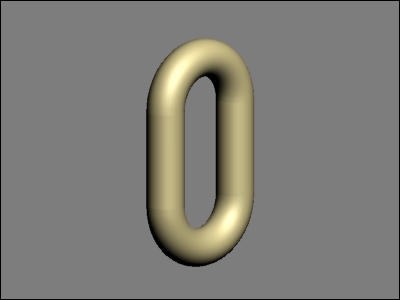

Сделайте копии обоих конусов и разместите их точно так же как на рисунке ниже. Для этого воспользуйтесь функцией зеркала «Mirror» в 3Ds Max.

Editable Poly: соединение частей

Объедините все части полученного кольца в один объект при помощи функции «Attach» в «Editable Poly».

Удаление двойных вершин

Сейчас у объекта есть двойные вершины. Используйте функцию сварки «Weld» в «Editable Poly», чтобы удалить их:

1. выделите вершины;

2. нажмите на кнопку слияния вершин «Weld» в «Editable Poly».


Центрирование оси вращения объекта

Центрируйте ось вращения объекта, совершая следующие шаги:

1. выберите объект;

2. кликните на панель иерархии «Hierarchy» справа;

3. кликните на «Click Affect Pivot Only»;

4. кликните на «Click Center to Object»;

5. перейдите назад в панель «Modify».


Копирование звеньев цепи

Сейчас у нас готова только одна часть цепи. Необходимо создать три её копии. Затем создайте плоскость и поместите под цепью. Расположите объекты цепи на плоскости реалистично, примерно, так как показано на изображении ниже. Если вы хотите, то можете создать еще более длинную цепь.

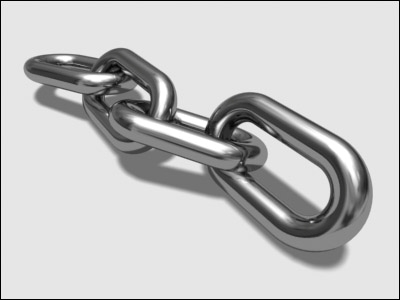

Затем создав материал хрома, добавив текстуру «Bump» и настроив освещение можно получить следующий результат.
