Всем привет.
Начинаем новый урок по моделированию своеобразного кинжала в 3ds Max. Вот такое оружие как на рисунке, мы с вами постараемся смоделировать в этом уроке.

ЧАСТЬ-1.

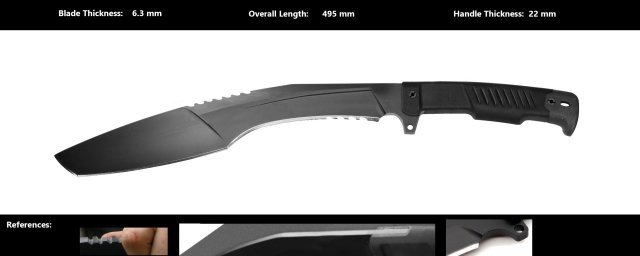

Для начала урока нам понадобится референс, который показан ниже. Увеличиваем его и сохраняем себе на компьютер в папку с проектом. После этого, открываем программу 3DS Max и начинаем работать.


Итак, начнём.

Шаг-1.
Первым делом, что необходимо сделать, это разместить референс в нашем в рабочем окне. Напомню, что мы будем работать в миллиметрах.

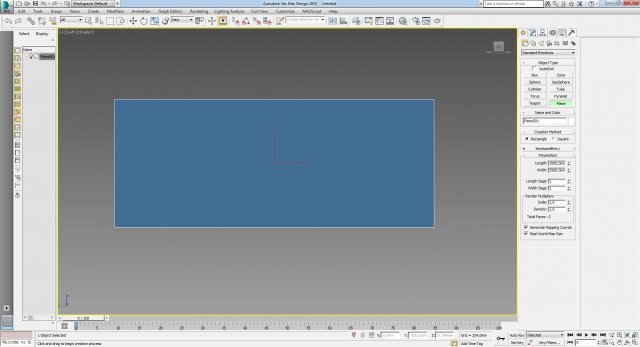

Итак, чтобы правильно разместить референс во вьюпорте, необходимо посмотреть его ширину и высоту. После этого, в 3DS Max переходим в Left и создаем там стандартый параметр Plane.


После этого просто перетаскиваем мышкой референс на данный Plane.

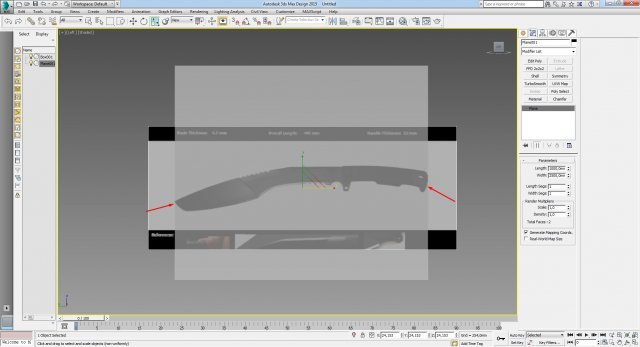

Шаг-2.
После того, как референс установлен, нам необходимо выставить точные размеры кинжала, а именно его ширину. Для этого нужно создать вспомогательный объект Box с шириной 495 мм. После этого подгоним размер референса под ширину данного бокса, чтобы кинжал был того же размера. Делаем это с помощью масштабирования.


Шаг-3.

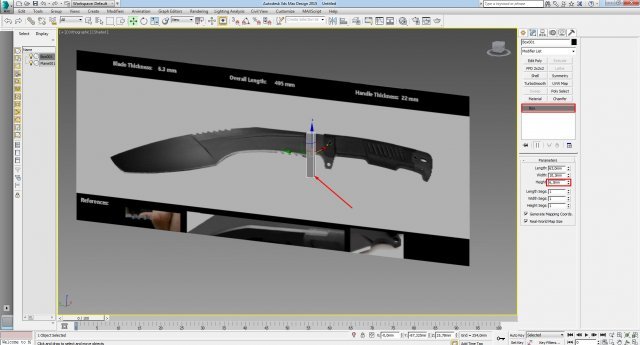

Теперь переходим непосредственно к моделированию. Начнём с Box-a. Создадим Box, в котором установим единственный главный на данный момент параметр Height = 6.3 mm. После этого, можно отодвинуть Plane с референсем немного назад.


Шаг-4.

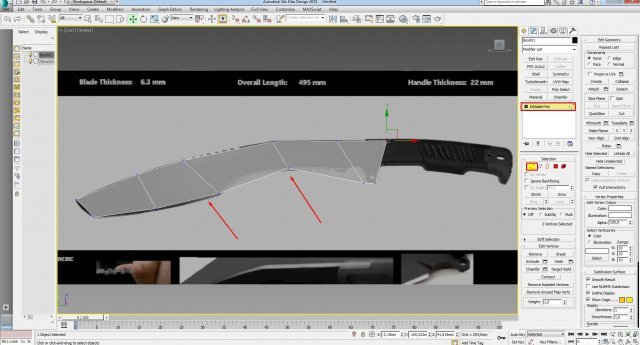

Далее конвертируем объект в Editable Poly, добавляем несколько дополнительных рёбер и формируем пока что грубую форму лезвия.


Шаг-5.

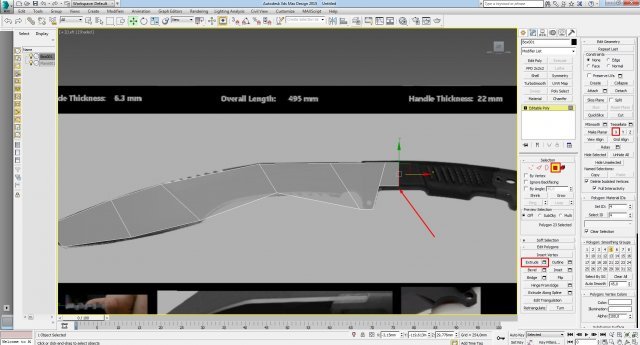

Теперь необходимо разрезать боковой полигон на 2 части, с помощью добавления ребра. После этого, выбираем верхний полигон и выдавливаем его с помощью команды Extrude. Также выровним точки этого полигона с помощью команды Make Planar.


Шаг-6.

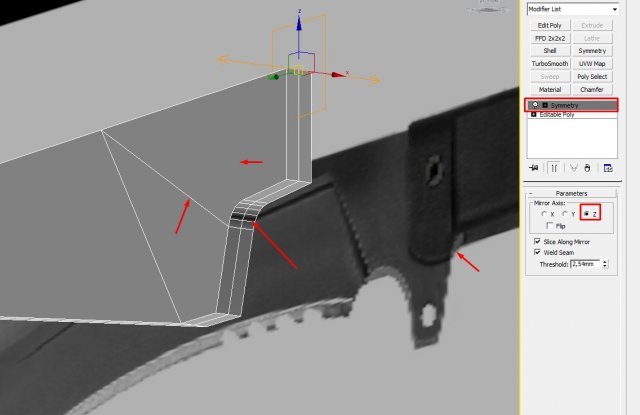

Далее сделаем Chamfer боковому ребру, удалим лишние рёбра, добавим ещё одно ребро с торцевой стороны объекта , чтобы удалить одну часть и сделать ей симметрию.


Шаг-7.

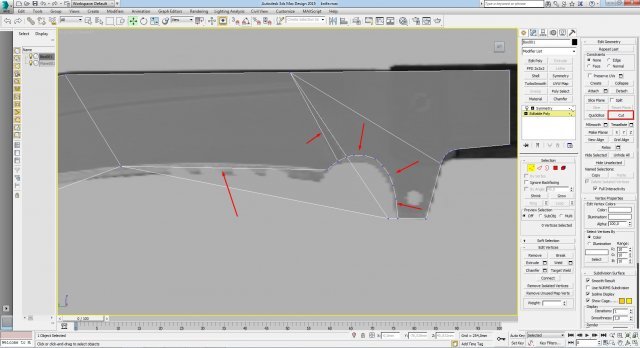

Теперь с помощью инструмента Cut формируем вырез по референсу.


Шаг-8.
Теперь удаляем ненужные полигоны.


Шаг-9.

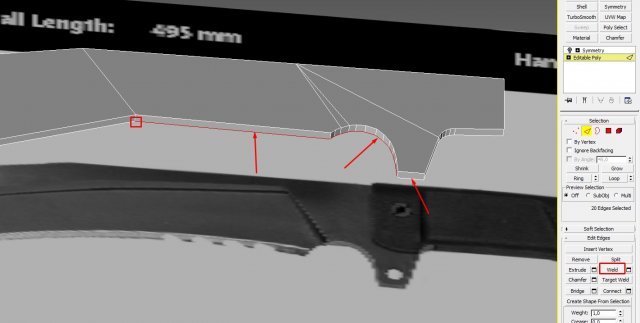

Теперь добавим недостающие полигоны снизу лезвия. Напомню как это сделать: на уровне Edge выбираем нужные рёбра и, удерживая клавишу Shift, вытягиваем полигоны по нужной оси. Не забудем также соединить точки в одну там, где нужно, с помощью команды Weld.

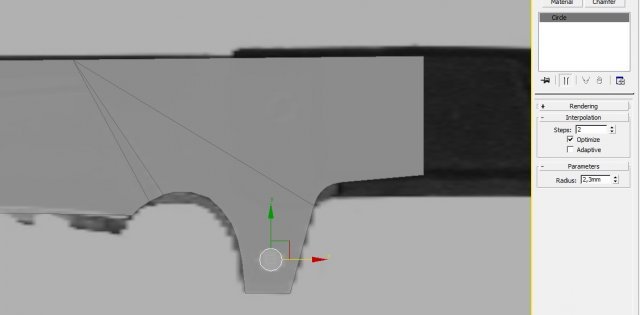

Шаг-10.

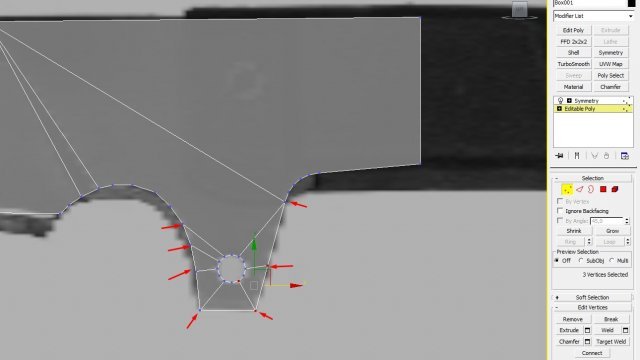

Далее формируем отверстие, которое находится на лезвии. Чтобы это сделать, нужно создать вспомогательный шейп круга (Circle), у которого значение интерполяции установить 2. Потом обвести этот круг на объекте с помощью инструмента Cut и включенной привязкой по Vertex. После чего нужно соединить некоторые точки так, как показано ниже. Если в дальнейшем при сглаживании будут искажения, то нужно будет соединить все точки.

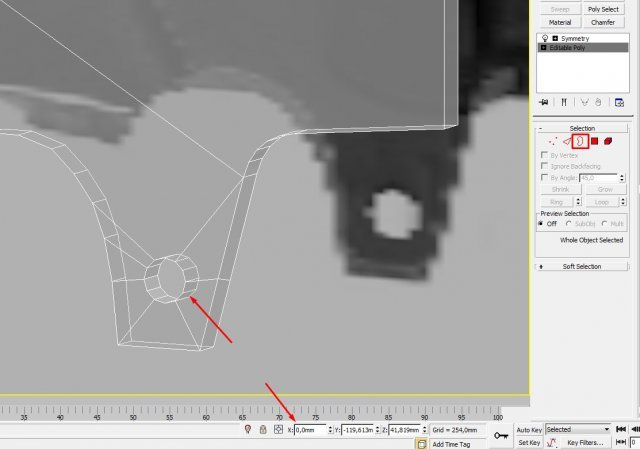

Шаг-11.
Далее удаляем полигон центре круга и вновь вытягиваем полигоны по оси Х до 0.

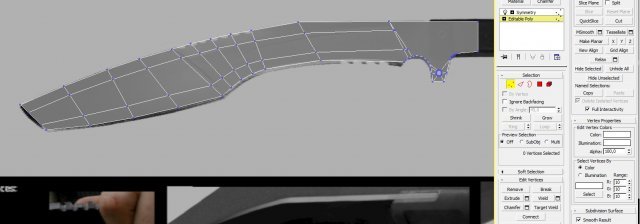

Шаг-12.
Добавляем в нашу модель ещё больше рёбер , чтобы сформировать более чёткую форму. Для добавления рёбер используем инструменты Connect и Cut.


Шаг-13.

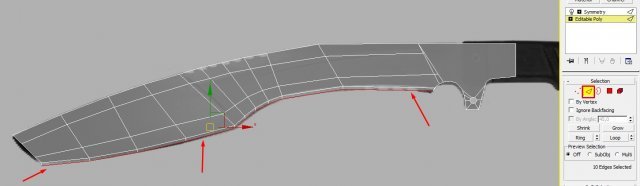

Теперь переходим на уровень Edge, выбираем нижние рёбра, которые находятся посередине, и вытягиваем их вниз по референсу.


Шаг-14.

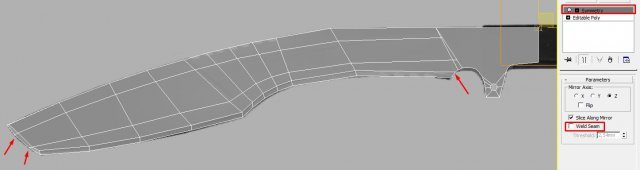

Ещё более точно выравнивает геометрию и формируем геометрию в передней части. Для этого удаляем лишние полигоны, затем вытягиваем новые и также ровняем их по референсу. После этого активируем модификатор Symmetry и снимаем галочку Weld Seam. Далее делаем коллапс этого модификатора Symmetry.

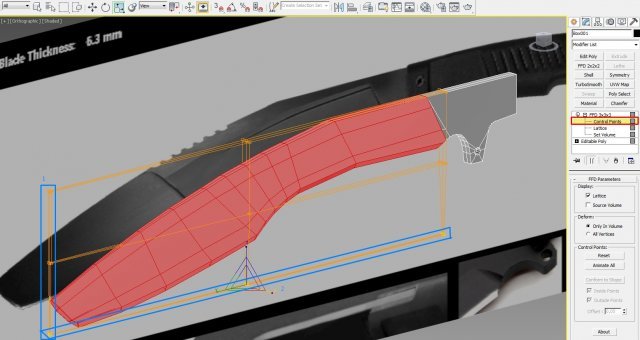

Шаг-15.
Делаем Collapse модификатора Symmetry, переходим в модификатор Editable Poly -> Polygons и применяем модификатор FFD 3x3x3. Затем у этого модификатора активируем Control Points, выделяем сначала передние точки и сужаем их по оси Х, затем выделяем нижние точки и также сужаем их по оси Х.


После того как это сделано, делаем коллапс данного модификатора.

Шаг-16.

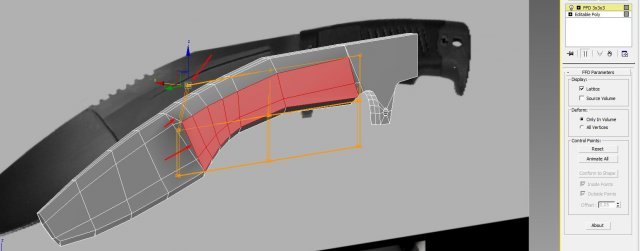

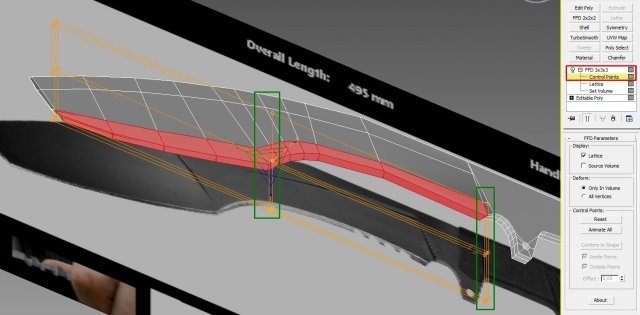

Далее выделяем следующие полигоны с обеих сторон кинжала и применяем к ним вновь модификатор FFD 3x3x3, активируем Control Points, выделяем показанных ниже точки и сужаем их ещё немного по оси Х. После этого вновь делаем коллапс модификатору FFD 3x3x3.


Шаг-17.
Теперь необходимо сделать следующее: с помощью инструмента Cut добавляем дополнительное ребро в указанном месте, как на референсе. После этого переходим на уровень полигонов и выделяем указанные полигоны. Далее применяем модификатор FFD 3x3x3, активируем Control Points и выдвигаем эти точки вперёд по оси Х на небольшое расстояние, как показано ниже. После этого делаем коллапс модификатора FFD 3x3x3.


Данную операцию мы сделали с одной стороны, так как на вторую сторону будет применён модификатор Symmetry.

Шаг-18.

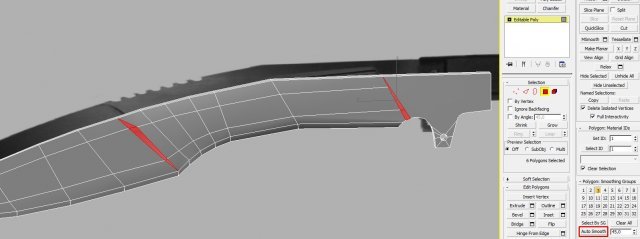

Выделим следующие полигоны нашей модели и применим к им группу сглаживания Auto Smooth, предварительно очистим сглаживание на этих полигонах, нажав на кнопку Clear All.


Шаг-19.

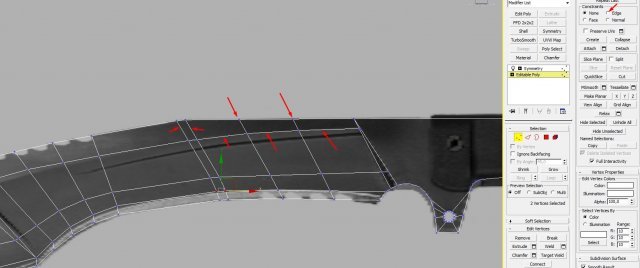

Работаем дальше над нашей моделью. Необходимо поработать с указанной ниже частью. Нужно сделать Chamfer одному из рёбер, а также добавить ещё 2 дополнительный ребра и выровним их по референсу. Для удобства я сделал объект ещё более прозрачным, применив к нему созданный прозрачный материал. Также для удобства перемещения точек вдоль рёбер, можно переключиться в свитке Constraints на Edge.

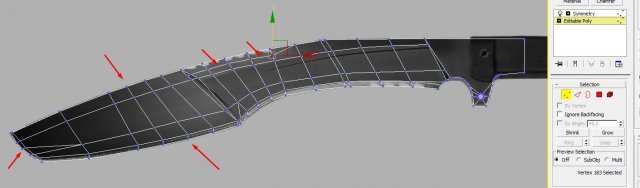

Шаг-20.
Также добавим несколько дополнительный рёбер ближе к передней части модели и корректируем форму модели согласно референсу.


Шаг-21.
Теперь, чтобы не делать то же самое с обратной стороны, переходим в вид Front, аккуратно выделяем полигоны правой стороны и удаляем их. После чего применяем модификатор Symmetry по оси Z, а также поставим галочку Weld Seam с шагом 0.01 мм., для объединения вершин. И не забудем сделать коллапс модификатора Symmetry.


Шаг-22.

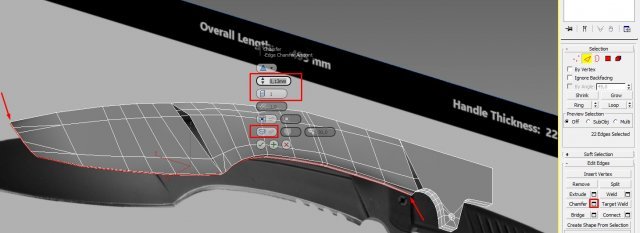

Выделим указанные ниже рёбра (ниже указано стрелками от куда и до куда выделить) и применим к ним Chamfer.


Шаг-23.
Теперь выделяем нижние полигоны лезвия и применяем к ним команду Extrude на небольшое расстояние. После этого, расширим область выделение полигонов, с помощью кнопки Grow и применим сглаживание Auto Smooth.


Шаг-24.
Далее выделяем часть нижних полигонов, как показано ниже, применяем к ним модификатор FFD3x3x3, средние и левые точки модификатора немного сплюснем, а правые наоборот расширим по оси Х. После чего делаем коллапс модификатора FFD3x3x3.

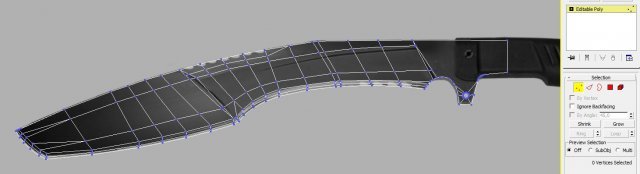

Шаг-25.
Если всё же сделать лезвие более острым, тогда выделяем по всему лезвию рёбра и сделаем им коллапс. После этого ещё раз подровняем все точки по референсу. Для удобства можно сделать объект полупрозрачным (ALT+X), либо создать отдельный более прозрачный материал и применить его на объект.


Шаг-26.

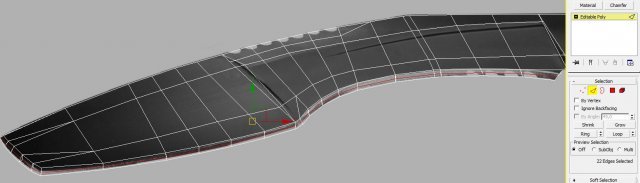

Всё же удалим лишнее ребро, которое показано ниже. Перейдя на уровень Edge, кликнем 2 раза по одному из указанных рёбер и потом нажать сочетание клавиш CTRL+BackSpace.
После удаление ребра ещё раз выровним модель по референсу.


Шаг-27.

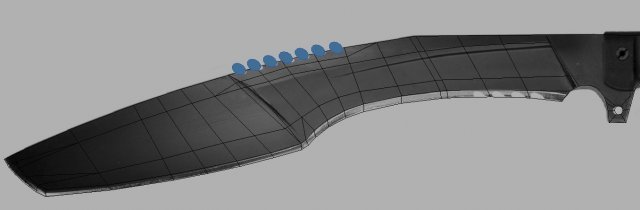

Теперь сделаем вырезы в верхней части модели. Для этого, нам нужно создать вспомогательный объект - цилиндр, который необходимо преобразовать в нужную форму выреза. Также, после того, как примерная форма создана, ставим её на своё место и размножаем этот цилиндр как Copy на нужное количество. После того, как цилиндры установлены на своё место, делаем их единым объектом, с помощью кнопки Attach.


Шаг-28.
Теперь нужно с помощью вычитания одного объекта из другого, реализовать данные вырезы.

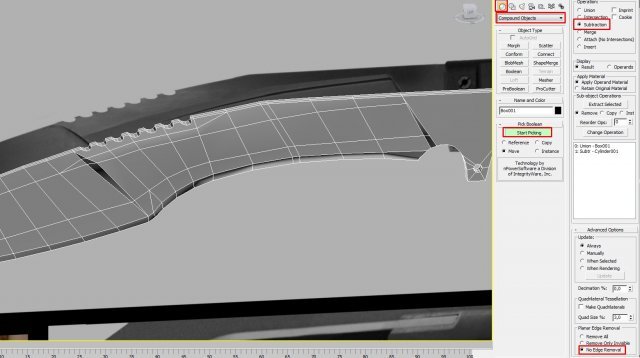

Для этого, делаем активным наш основной объект, переходим в Compound Object и выбираем ProBoolean, выставляем нужные нам настройки, активируем кнопку Start Picking и кликаем по цилиндрам.

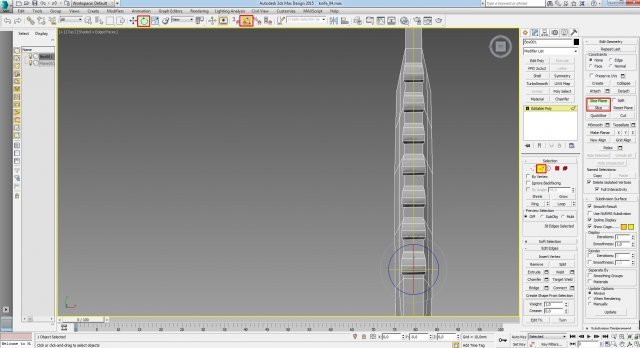

Шаг-29.
Как известно, когда работаешь с Boolean, он оставляет после себя, так сказать, ненужные следы в виде лишних точек на модели и их необходимо подчищать ручным методом. Так как видим в нашем примере, на местах вырезов у нас пропало центральное ребро, которое необходимо для симметрии.
Давайте восстановим данную линию с помощью инструмента Slice Plane. Для этого переходим в вид Top, нажимаем кнопку Slice Plane, выставляем линию по центру модели и нажимаем кнопку Slice.


Шаг-30.
Теперь можно перейти на уровень полигонов, выделить правую часть полигонов модели и удалить её. Далее нужно перейти на уровень Vertex и удалить лишние точки на местах вырезов, которые оставил Boolean. После этого, применить модификатор Symmetry. Перед симметрией также необходимо выставить систему координат (Pivot Point). Этот шаг сделайте самостоятельно.

Шаг-31.

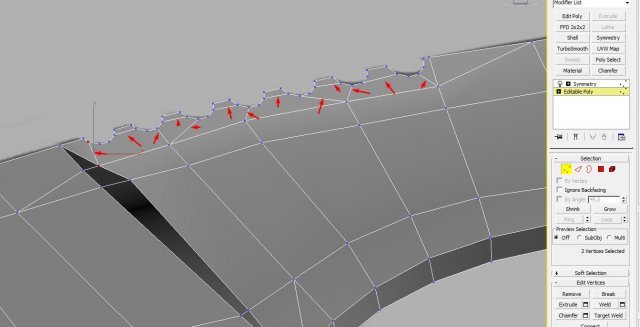

Также соединим некоторые точки рёбрами с помощью команды Connect.

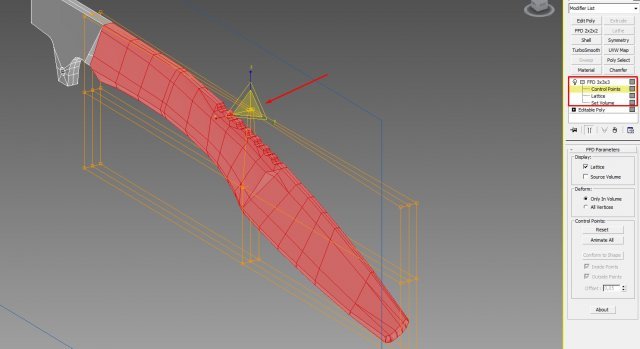

Шаг-32.
Теперь можно сделать коллапс модификатора Symmetry. После переходим к модификатору Editable Poly в режим полигонов и выделяем все полигоны лезвия. Далее применяем к ним модификатор FFD 3x3x3, активируем Control Points, выделяем верхние центральные точки и сужаем их по оси Х. После чего делаем коллапс модификатору FFD 3x3x3.


Шаг-33.
Теперь делаем нижние вырезы на лезвии. Делаем их таким же методом, как мы делали ранее сверху объекта. Т.е. создаём цилиндр с 16 сторонами, после чего конвертируем его в Editable Poly и придаём ему нужную форму с помощью модификатора FFD 2х2х2.


Шаг-34.

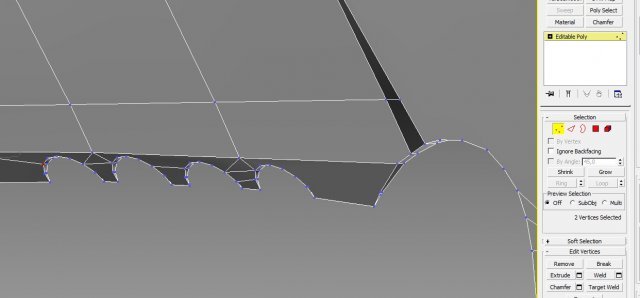

Далее размножим данный элемент до количества 4 штук, аккуратно расположим их на свои места и выполним шаги, которые мы делали для вырезов в верхней части ножа. Т.е. шаги 27,28, 29, 30 и 31.

Вот что должно получиться.


Шаг-35.

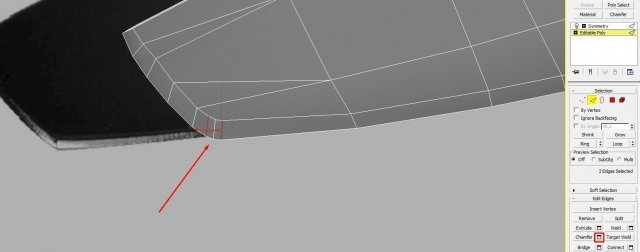

И последний штрих на данный момент, который мы сделаем - это смягчить угол клинка в левой нижней части ножа.


Шаг-36.

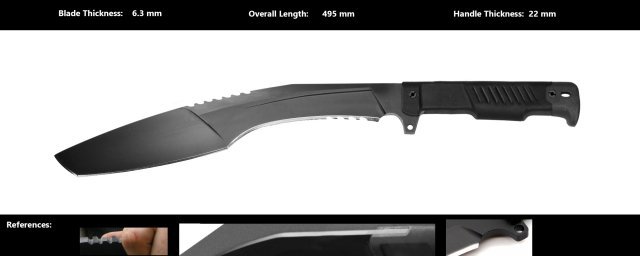

Переходим к моделированию ручки. Но сначала давайте временно заменим первый референс на второй, т.к. на втором референсе ручка ножа ровная. Сделайте это, и двигаемся дальше.


Начнём моделирование ручки с цилиндра. Создадим цилиндр по высоте референса с 20 сторонами. Развернём его и конвертируем в Editable Poly.


Шаг-37.
Теперь добавляем рёбра посередине цилиндра, переходим в вид Front и удаляем правую часть.


Шаг-38.

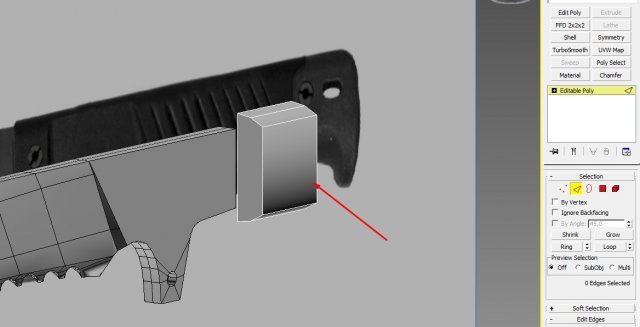

Далее переходим в режим Edge, выделяем несколько боковых рёбер и удаляем их с помощью сочетания клавиш CTRL+Backspace.

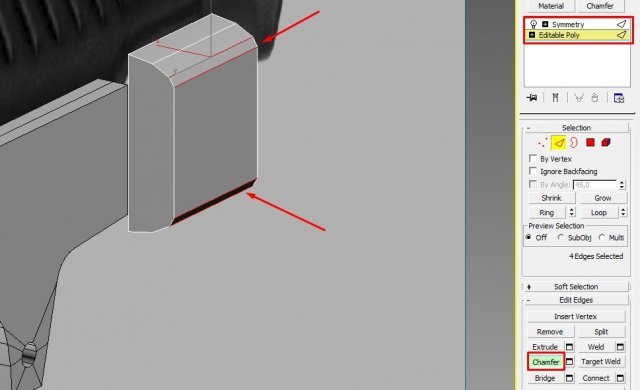

Шаг-39.
Углы смягчим с помощью инструмента Chamfer, после чего сделаем симметрию данного объекта. Перед симметрией также можно удалить передний и задний полигон. После чего делаем коллапс модификатора Symmetry.

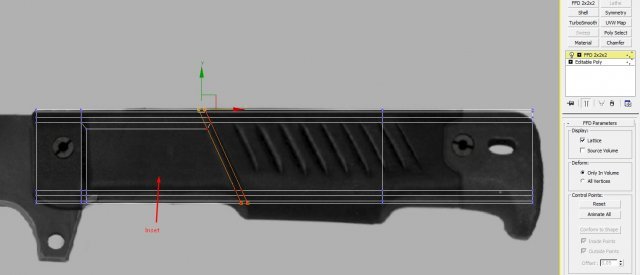

Шаг-40.
Теперь моделируем саму форму ручки. Для удобства делаем данный объект полупрозрачным, удлиняем его, добавляем дополнительный рёбра, выделяем нужные полигоны и делаем им Inset. После этого формируем угол наклона с помощью модификатора FFD 2x2x2, после чего делаем коллапс данному модификатору.

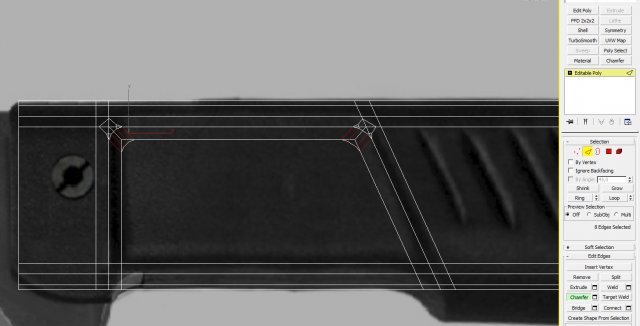

Шаг-41.

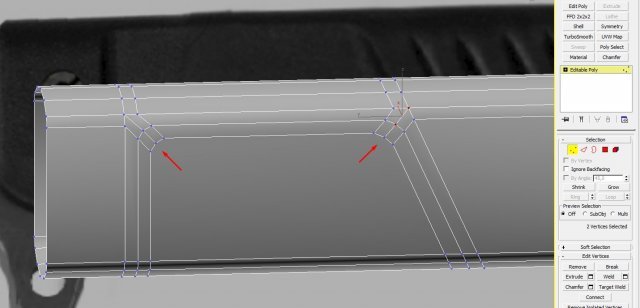

Теперь выбираем нужные рёбра и делаем им двойной Chamfer для того, чтобы скруглить углы. Затем необходимо грамотно соединить вершины. Посмотрите как получилось у меня и попробуйте сделать то же самое.



Шаг-42.
Для того, чтобы не проделывать то же самое с обратной стороны, удалите её и сделайте симметрию объекта. После чего сделайте коллапс модификатору Symmetry.

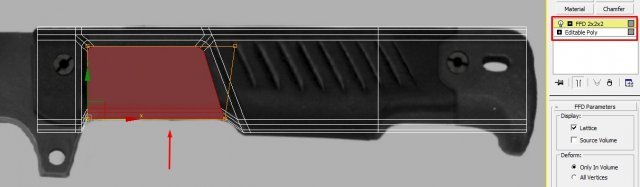

Шаг-43.
Теперь с помощью того же модификатора FDD 2x2x2 сформируем впадину нашей ручке, как показано на референсе. После чего, делаем коллапс модификатора FDD 2x2x2.

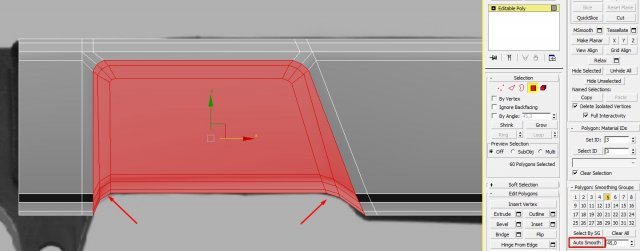

Шаг-44.
Далее выбираем внутренние рёбра данной части впадины и делаем Chamfer, чтобы сгладить углы. Затем выбираем полигоны всего этого действия и применяем к ним авто сглаживание (Auto Smooth).


Шаг-45.
Теперь сделаем вырезы с верхней и с нижней части рукоятки. Далее делаем этим полигонам небольшой Inset.

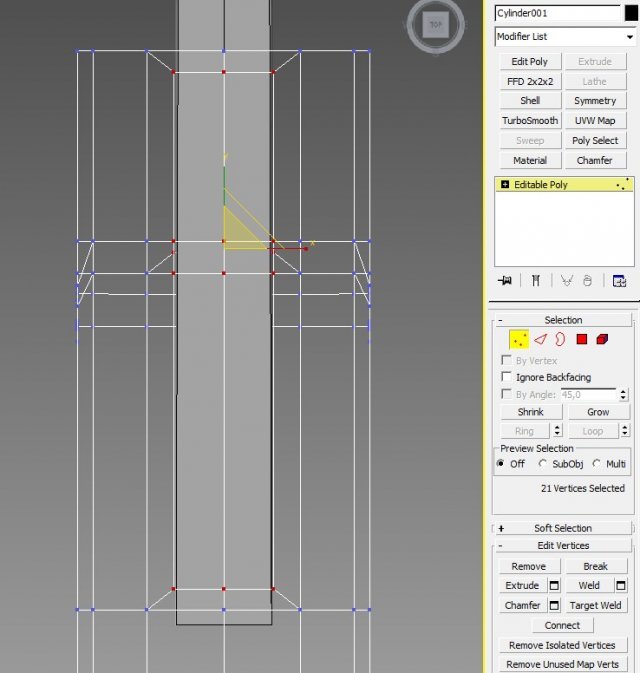

Шаг-46.
Далее переходим в вид Top (T), делаем объект полупрозрачными и отображаем наш скрытый объект лезвия. После этого, удерживая клавишу CTRL , переключаемся в режим Vertex и масштабируем эти точки по оси Х до ширины объекта лезвия.

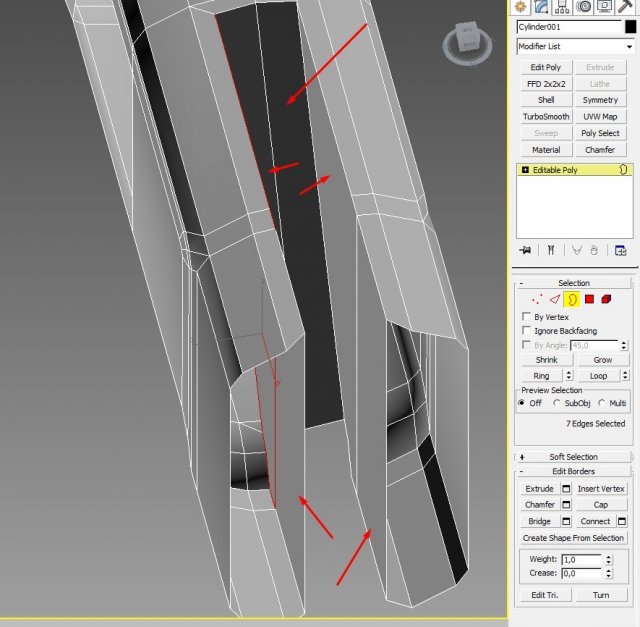

Шаг-47.
Теперь выделим верхние и нижние полигоны, которые были выделены ранее, и удалим их. После чего, с помощью инструментов Bridge, Cap и Connect соединим полигоны как показано ниже.

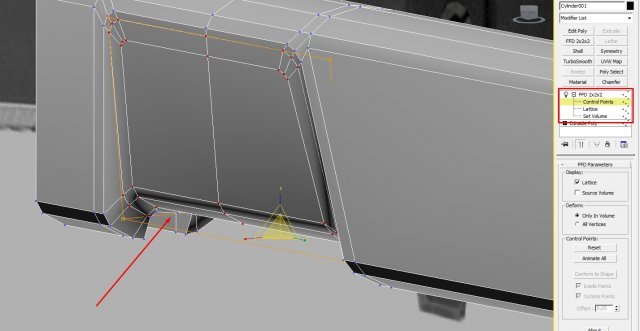

Шаг-48.
Далее выбираем точки, как показано ниже, за исключением некоторых, применяем к ним модификатор FFD 2x2x2, выбираем нижние точки модификатора и сужаем их по оси X, как показано ниже. После этого делаем коллапс модификатора FFD 2x2x2.


На этом шаге завершим данную часть урока и продолжим в следующей!

В работе с 3ds Max активно используются различные модификаторы. Обзор самых необходимых 9-ти модификаторов из них можно почитать по ссылке.
