Создание интерьера с нуля: Урок 12

Всем снова привет!

В этом уроке мы продолжим построение нашего интерьера. Нам осталось совсем немного до его завершения. Данный урок мы начнём с моделирования бра, который также должен присутствовать в нашем интерьере.

Итак, открываем нашу последнюю сохранённую сцену и продолжаем работать.

Предыдущие части:

• Урок 1

• Урок 2

• Урок 3

• Урок 4

• Урок 5

• Урок 6

• Урок 7

• Урок 8

• Урок 9

• Урок 10

• Урок 11


  Урок 12




  Шаг-1

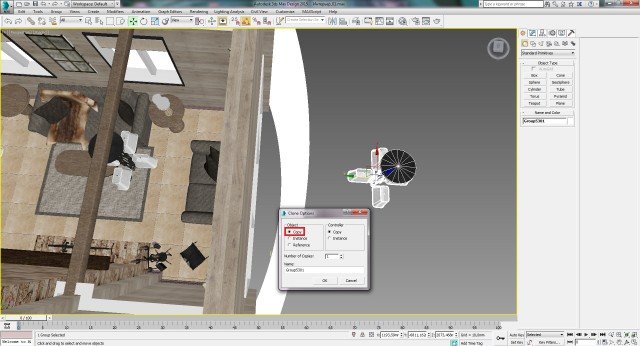

  Чтобы с нуля не моделировать нам бра, мы скопируем нашу люстру как независимую копию и из неё получим нужный нам объект.






  Шаг-2

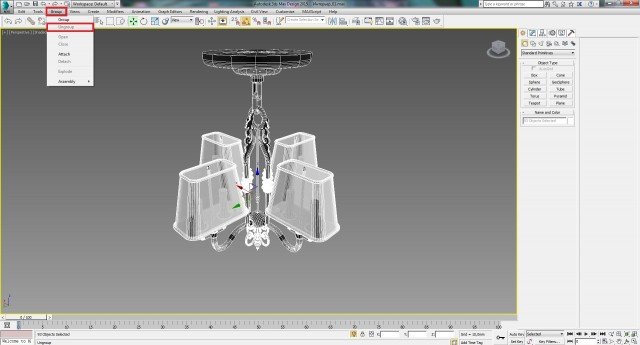

  Теперь для удобства, переведём данный скопированный объект в изолированный зону нажав на ALT+Q. После этого, полностью разгруппируем данный объект, нажав несколько раз на меню Group -> Ungroup.






  Шаг-3




  Теперь, как говориться: «Ломать, не строить». Нам нужно удалить все лишние объекты и оставить только те, которые понадобятся для бра.






  Шаг-4

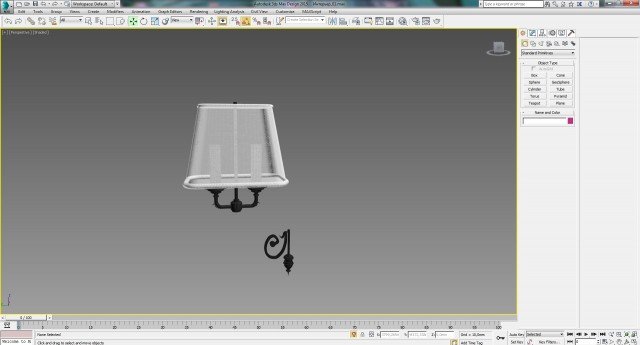

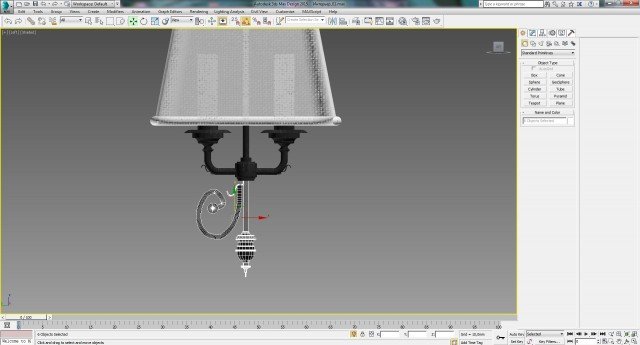

  Перейдём в вид Left (L) и переместим нижние элементы на своё место.






  Шаг-5




  Теперь начинаем дорабатывать наши объекты, чтобы получить – Бра.

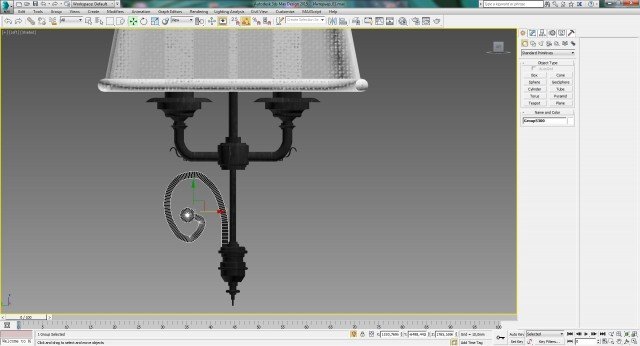

  Первое, что мы сделаем – это изменим местонахождение закруглённого элемента, предварительно сгруппировав их. Лепесток над ним, мы удаляем.






  Шаг-6

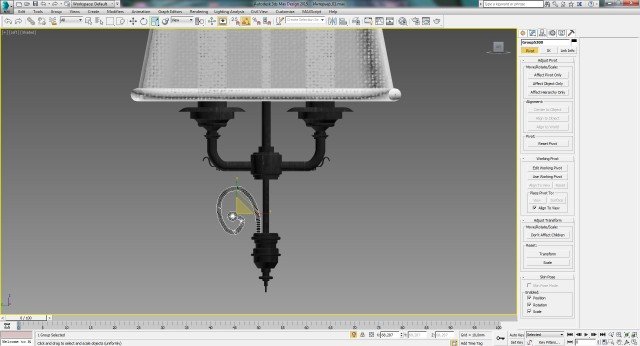

  Теперь нам нужно немного уменьшить данный объект, с помощью инструмента Select and Uniform Scale (R). После чего, подтянуть выше нижний объект и всё выставить так, как оно должно быть.






  Шаг-7

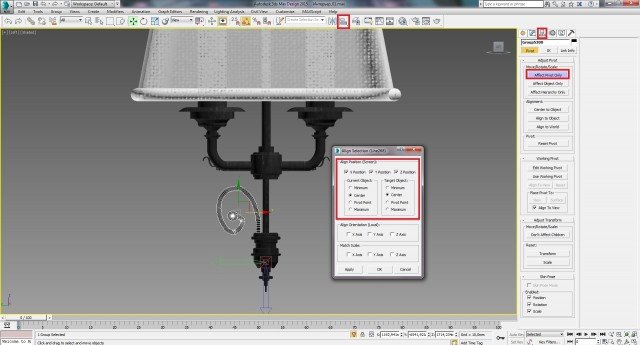

  Теперь нам нужно данный элемент размножить и получить их в количестве 4 штук. Чтобы разворот данного объекта происходил так, как нам необходимо, нам нужно выровнять его Pivot по центру объекта, вокруг которого будет происходить вращение. Для этого, не снимая выделения с данного объекта, переходим по вкладке Hierarchy, нажимает на кнопку Affect Pivot Only, после чего нажимаем на кнопку Align и выставляем нужные параметры. Далее нажимаем ОК и отжимаем кнопку Affect Pivot Only.






  Шаг-8

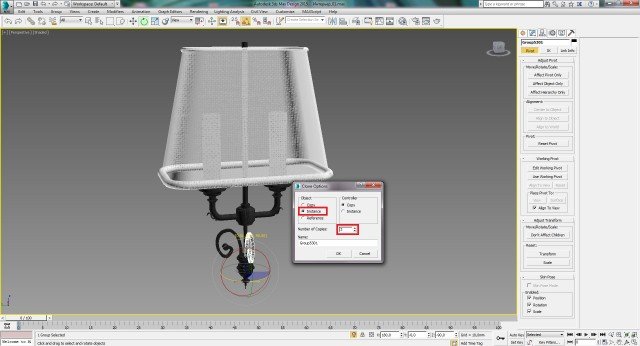

  Теперь, когда мы Pivot поставили на нужное место, можно произвести копирование по оси Х. Для этого, активируя инструмент Select and Rotate (E) и зажимает клавишу Shift, поворачиваем объект на 90 градусов. В появившимся окне указываем, что нам нужно 3 копии. Также не забудем поставить галочку Instance.






  Шаг-9

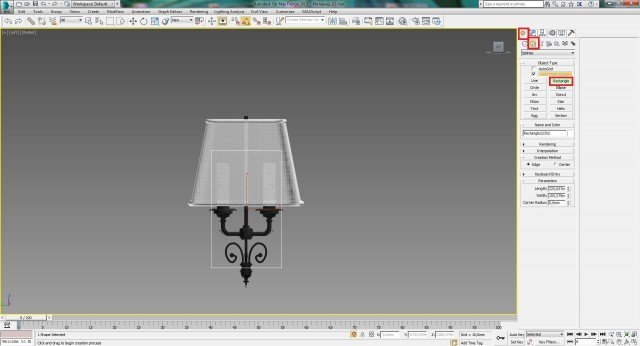

  Бра практически готово, осталось только смоделировать крепление для него. Переходим в вид Left (L) и с помощью сплайна Rectangle, рисуем прямоугольник как показано ниже.






  Шаг-10

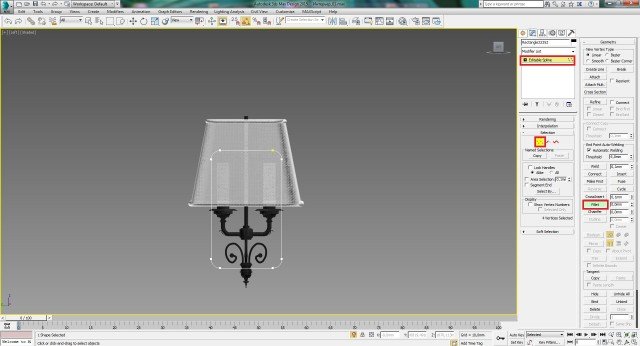

  Нажав правой кнопкой мыши, конвертируем данный сплайн в Editable Spline. Теперь переходим на уровень редактирования точек – Vertex, выделяем все точки прямоугольника и с помощью инструмента Fillet, сглаживаем углы.






  Шаг-11

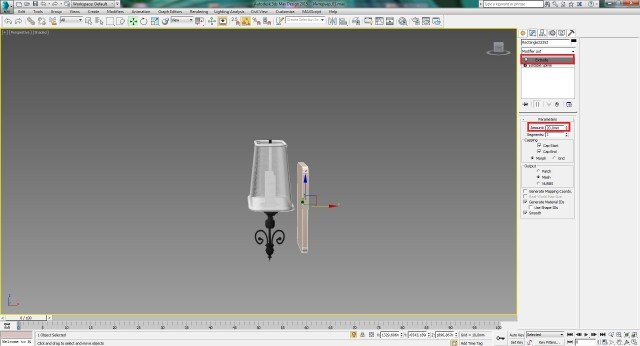

  Задаём данному сплайну толщину с помощью модификатора Extrude со значением Amount: 20mm. После чего, перейдём в вид перспективы (Р) и передвинем данный объект на своё место.






  Шаг-12

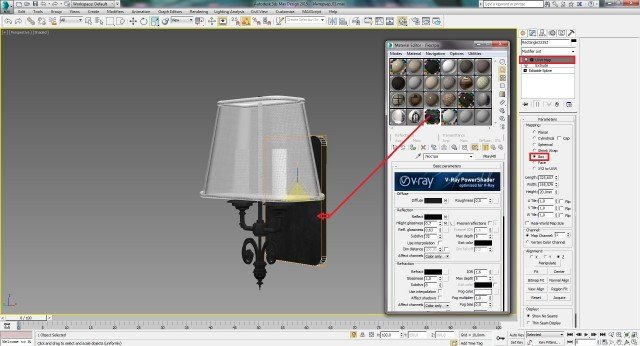

  Применим к данному объекту имеющийся тёмный материал под названием «люстра». Также не забудем применить модификатор UVWMap с параметром Box.






  Шаг-13

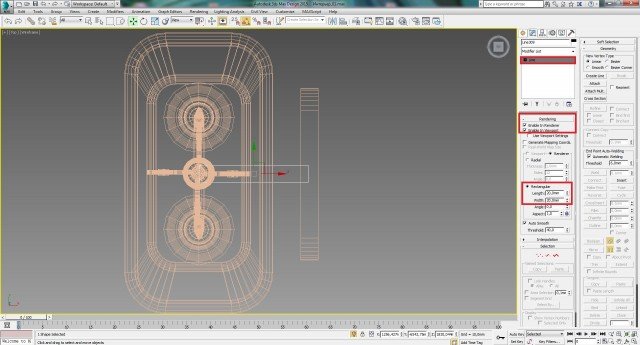

  Далее, переходим в вид Top (T) и с помощью линии рисуем ещё одно крепление для самого бра. После чего, в свитке Rendering ставим галочки для толщины линии и задаём параметры толщины, как показано ниже.






  Шаг-14

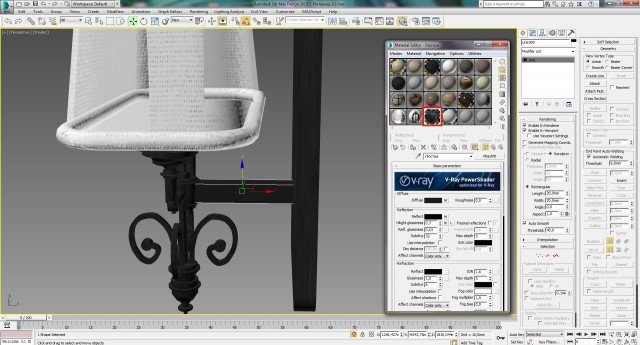

  Переходим в вид перспективы и перемещаем данный объект на своё место. После чего применяем к нему тот же материал.






  Шаг-15

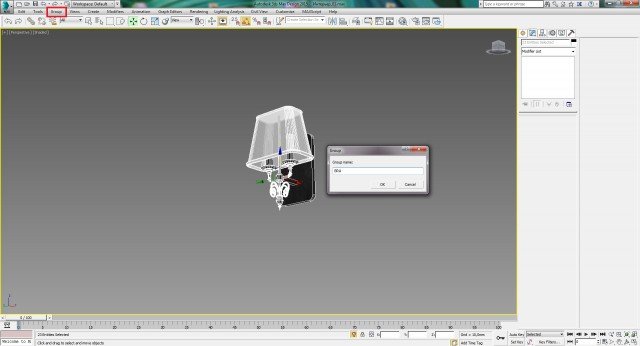

  Наша бра полностью готова. Выделим все элементы и сгруппируем в единый объект, с помощью меню Group -> Group.






  Шаг-16

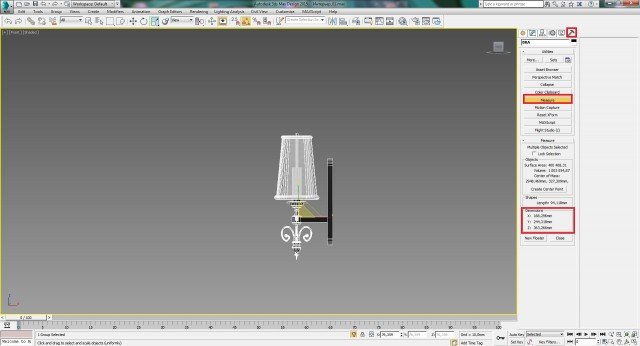

  Теперь нам необходимо подогнать полученный объект бра под нужный размер для данного интерьера. По высоте наше бра должно быть 360мм. Для того, чтобы увидеть размеры данного объекта, а затем уменьшить его, нам необходимо выбелить объект бра, затем перейти на вкладку с молотком – Utilities, затем нажать на кнопку Measure и в самом низу указаны размеры нашего объекта по координатам XYZ. Далее, активируем инструмент масштабирования (R) и пропорционально масштабируем объект бра, чтобы по оси Z было значение приблизительно равное 360мм.






  Шаг-17




  После того, как объект полностью готов, выходим из изолированного режима и устанавливаем на объект в 2 местах нашего интерьера.






  На этом данный урок закончим. Наш интерьер практически готов. В следующем уроке, мы будем дорабатывать некоторые моменты, а также уже начнём расстановку света в нашем интерьере и готовить нашу сцену к финальному рендеру.
