Моделирование гитары – Часть 2

Вторая часть урока, в котором мы завершим создание нашей гитары в 3ds Max, используя сплайновое и полигональное моделирование.

Часть-2

Шаг-1

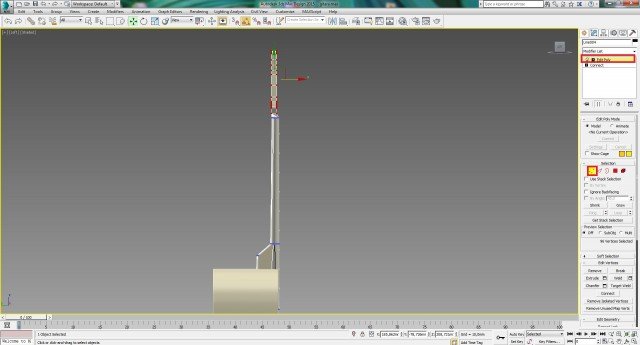

Переходим в вид Left (L), выделяем объект грифа, кликаем по нему правой кнопкой мыши, переходим в режим Vertex и делаем небольшой шажок, как показано ниже.

Шаг-2

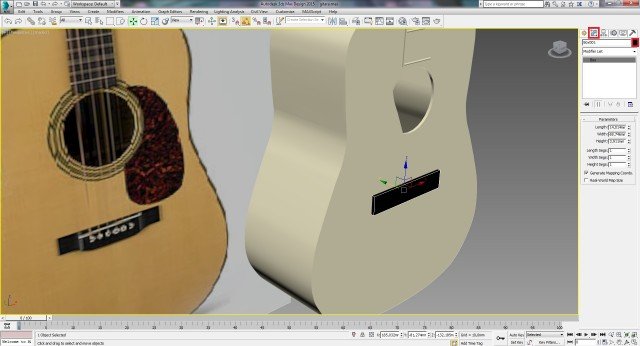

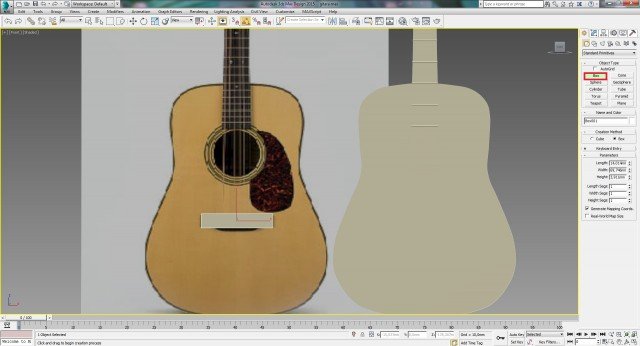

Создадим элементы порожка. Переходим в режим Front (F) и ориентируясь на референс, создадим данный элемент из примитива Box.

Шаг-3

Делаем данный элемент чёрного цвета и перемещаем на законное место.

Шаг-4

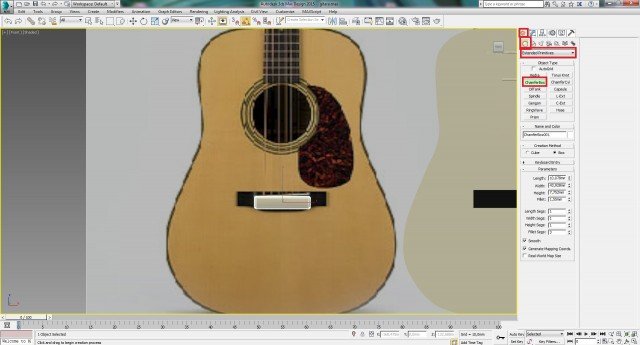

Сам порожек смоделируем из продвинутого примитива, из ChamferBox.

Шаг-5

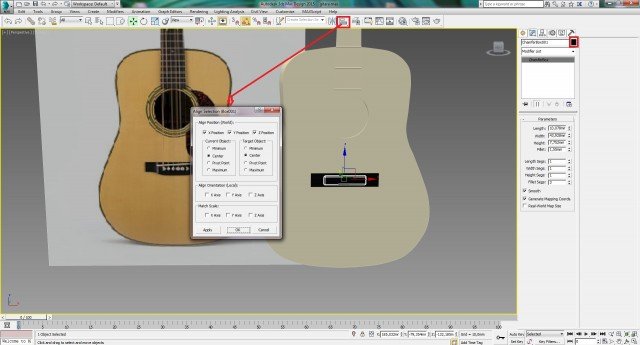

Переходим в вид перспективы, задаём данному элементу также чёрный цвет и переносим элемент на своё место. Чтобы более чётко поставить по центу данный элемент, можно воспользоваться инструментом выравнивания Align на панели инструментов.

Шаг-6

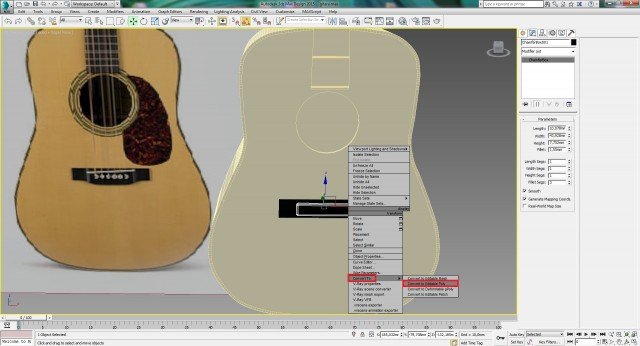

На референсе видно, что верхняя часть данного объекта – светлая. Давайте и мы сделаем это с помощью полигонального моделирования. Для этого, кликаем по объекту правой кнопкой мыши и конвертируем объект в Editable Poly.

Шаг-7

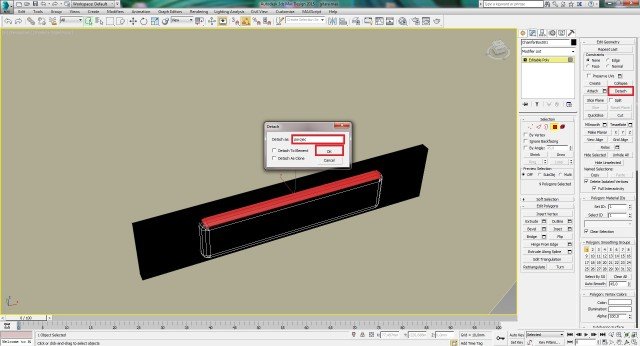

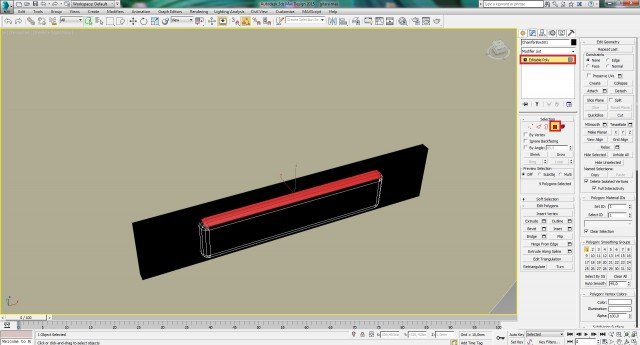

В свитке Selection, выбираем режим работы с полигонами и выделяем верхние полигоны. После этого, данные полигоны нужно отсоединить от объекта. Это делается с помощью команды Detech. В появившимся окне можно ввести какое-то имя объекту и нажать кнопку ОК.

Шаг-8

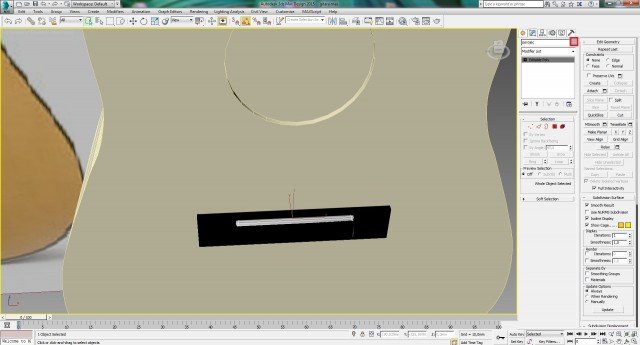

После того, выходим из редактирования полигонов, выделяем новый объект и задаём ему светлый цвет.

Шаг-9

Теперь начнём моделирование элементов, которые удерживают и натягивают струны для их настройки. На данном референсе эти элементы представлены не очень чётко, поэтому мы сейчас будем импровизировать и смоделируем данные элементы более красивыми.

Итак, начинаем моделировать первый элемент. Я буду моделировать все элементы в окне проекции Front, потом разверну эти элементы как надо.

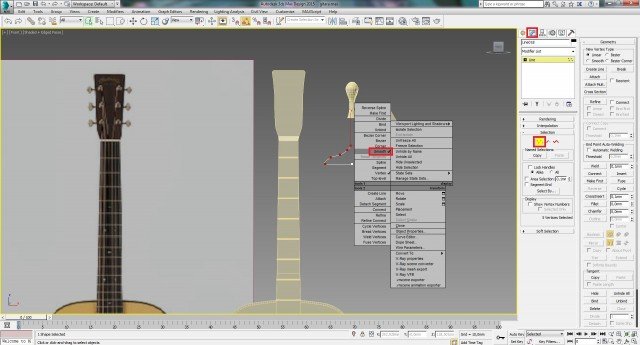

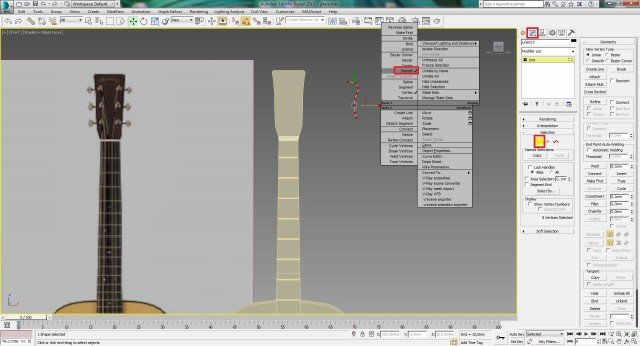

Из вкладки Create -> Shapes, выбираем сплайн линии (Line) и нарисуем следующий сплайн как показан ниже. После чего, переходим на вкладку Modify, выбираем работу с точками Vertex, Выделяем все точки сплайна, нажимаем правой кнопкой мыши и выбираем Smooth

Шаг-10

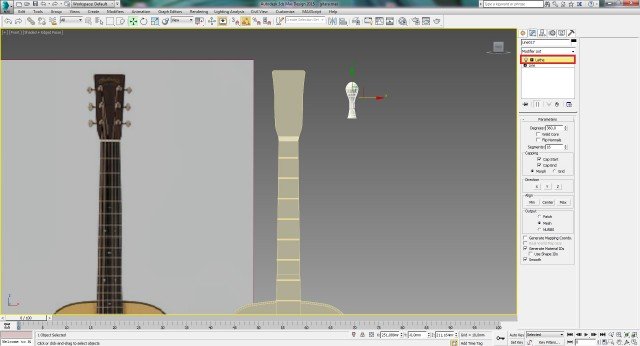

Применяем к данному сплайну модификатор Lathe. После чего активируем его, нажав по нему в стеке модификаторов, чтобы он загорелся жёлтым цветов и раздвинем его по оси Х до нужного размера.

Шаг-11

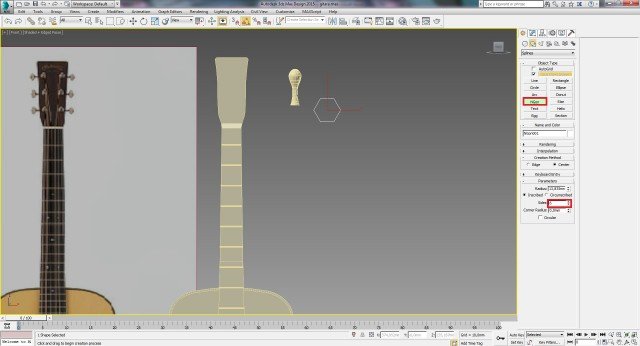

Далее рисуем следующий простой элемент. Его мы создадим из сплайна NGon с 6 сторона.

Шаг-12

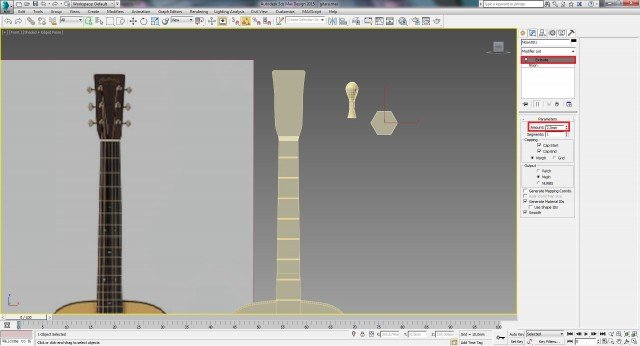

Всё что осталось сделать с данным сплайном – это применить к нему модификатор Extrude с толщиной в 2 мм.

Шаг-13

Следующий элемент рисуем также с помощью сплайна линии, после чего переходим в режим редактирования точек – Vertex и выбираем точки, которые необходимо сгладить. Далее, кликаем правой кнопкой мыши и выбираем тип Smooth.

Шаг-14

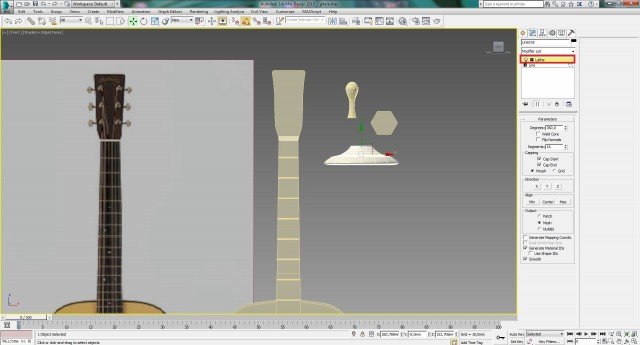

Осталось применить к данному сплайну модификатор Lathe, активировать данный модификатор и раздвинуть до определённого размера.

Размера всех смоделированных нами элементов, мы будем масштабировать непосредственно когда будем уже размещать их на гитаре.

Шаг-15

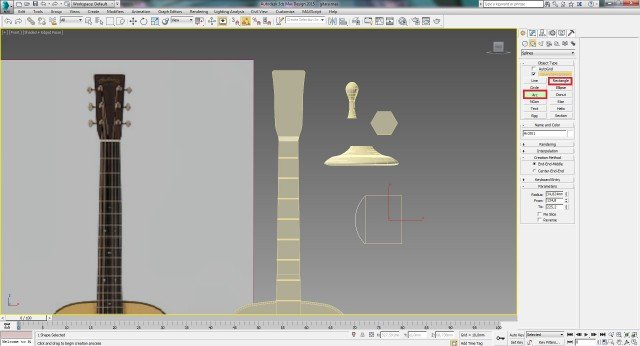

Переходим к моделированию следующей детали, что у нас получится увидим ниже. Данная деталь будем состоять из двух сплайнов: из прямоугольника и арки. Нарисуем эти 2 сплайна как показано ниже.

Шаг-16

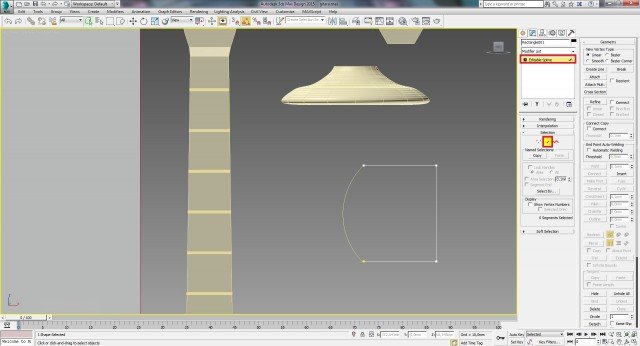

Выбираем прямоугольник кликаем правой кнопкой мыши и конвертируем данный сплайн в Editable Spline. Далее перейдём на вкладку Modify, выбираем режим работы с сегментами, выбираем лишний сегмент и удаляем его, нажав на клавишу Delete.

Шаг-17

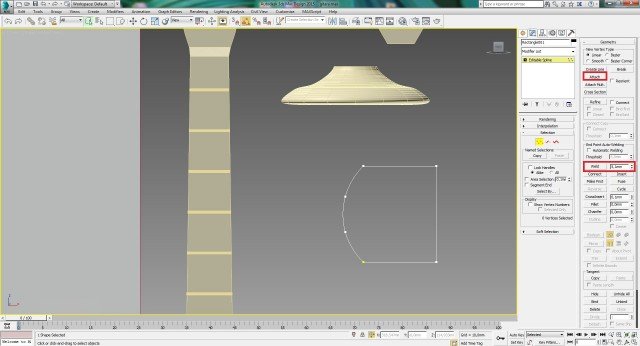

Теперь произведём ещё два действия над этими двумя сплайнами. Нужно объединить эти 2 сплайна с помощью команды Attach. После чего объединяем смежные точки между сплайнами, с помощью команды Weld.

Шаг-18

Перейдём в режим редактирования сегментов, выделим правые сегмент и добавим посередине точку, с помощью команды Divide.

Шаг-19

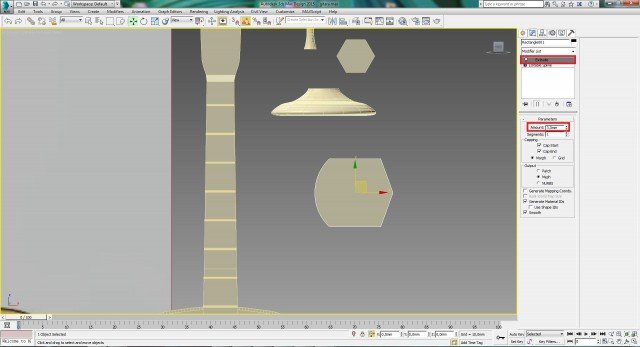

Переходим в режим Vertex и отведём данную точку немного назад по оси Х. До этого изменяемые точки нужно перевести в угловые. После этого, применяем к данной фигуре, модификатор Extrude с шириной в 3мм.

Шаг-20

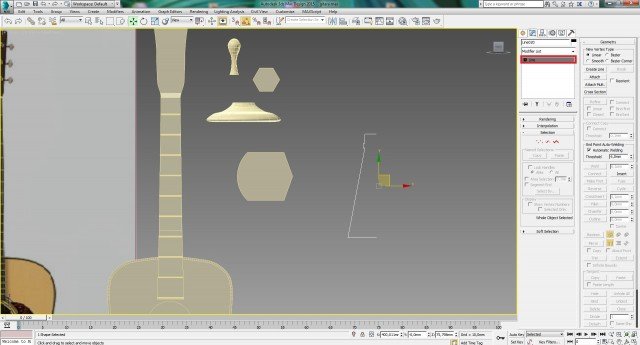

Создаём следующую деталь. С помощью опять-таки линии рисуем следующий сплайн.

Шаг-21

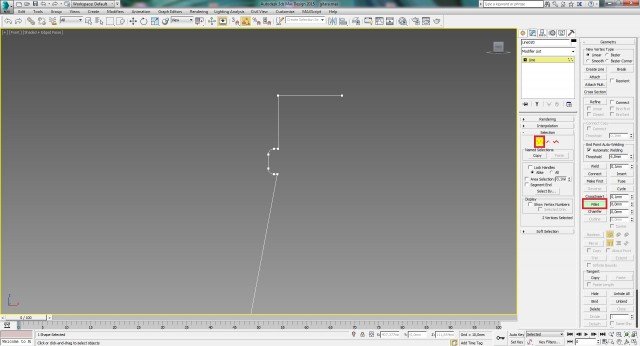

Сгладим немного необходимые точки с помощью инструмента Fillet.

Шаг-22

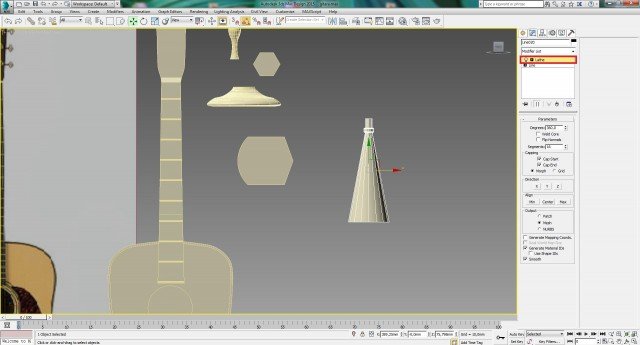

Применяем к сплайну модификатор Lathe, после чего активируем его и отредактируем до нужного нам размера.

Шаг-23

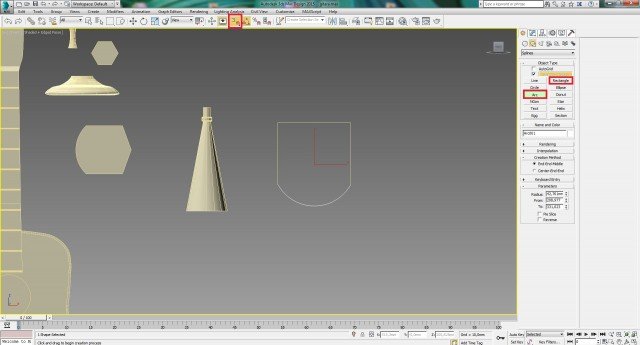

Создадим следующую деталь, которая нам понадобится, наверное это последняя деталь. Для неё нам опять-таки понадобится 2 сплайна: прямоугольник и дуга. Рисуем сначала прямоугольник, конвертируем его в Editable Spline и удаляем у него лишнее ребро, потом со включенной привязкой рисуем дугу.

Шаг-24

Объединяем эти 2 формы с помощью инструмента Attach, а также сливаем точки с помощью инструмента Weld. Когда мы объединили 2 сплайна в единую форму, применяем к ней модификатор Extrude с параметром Amount: 8 мм.

Шаг-25

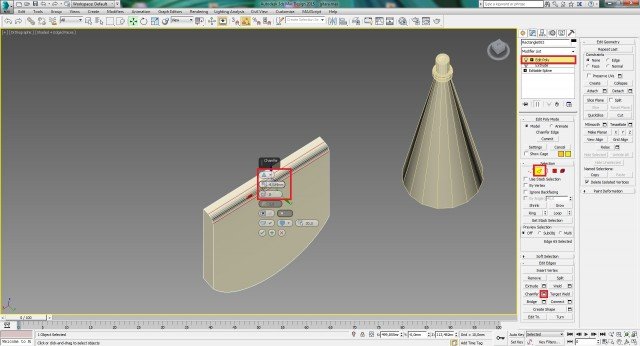

Применяем к данному объекту модификатор Edit Poly. После этого переходим в режим редактирования рёбер – Edge, выбираем заднее нижнее ребро объекта и применяем к нему Chamfer с указанными параметрами.

Шаг-26

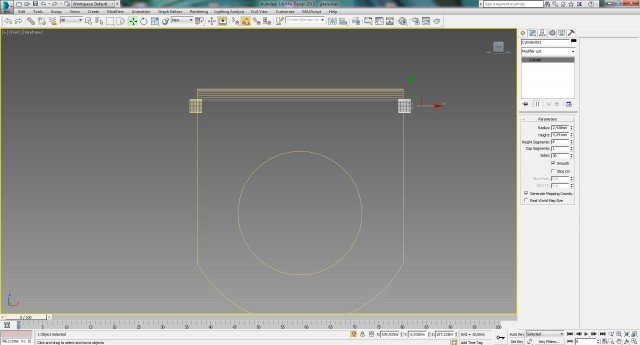

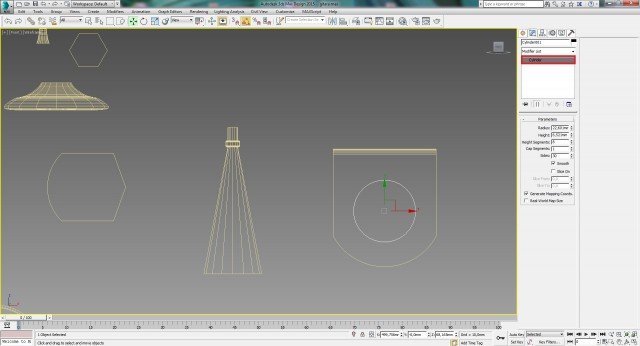

Теперь создадим на данном элементов ещё несколько вспомогательных элементов из цилиндров. Сначала создаём на верхней части объекта. Для этого переходим в вид Front (F) и для удобства переходим в режим Wireframe (F3). После этого, рисуем цилиндр и располагаем его так, чтобы он пересекал объект примерно до половины.

Шаг-27

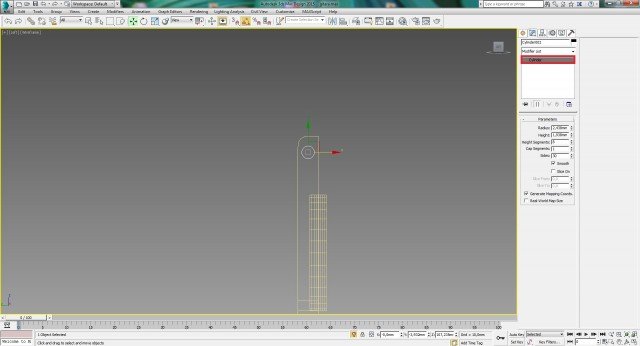

Также создадим небольшие цилиндры по обеим сторонам детали, как показано ниже.

Шаг-28

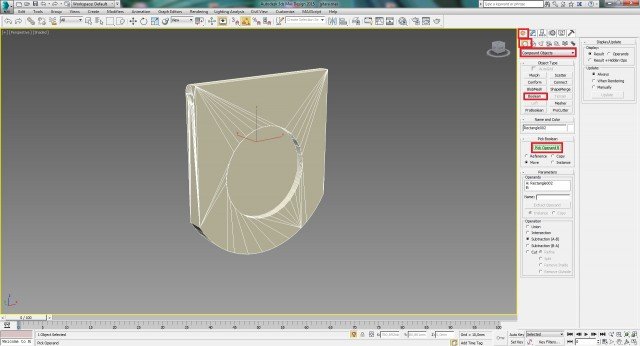

Выбираем вновь родительскую деталь и вырежем в ней отверстия с помощью вспомогательных цилиндров, которые мы создали ранее. Для этого, переходим по вкладке Create -> Geometry -> Compound Objects, далее нажимаем на кнопку Boolean -> Pick Operand B и по очереди кликаем по вспомогательным цилиндрам. В итоге, должна получиться следующая деталь.

Шаг-29

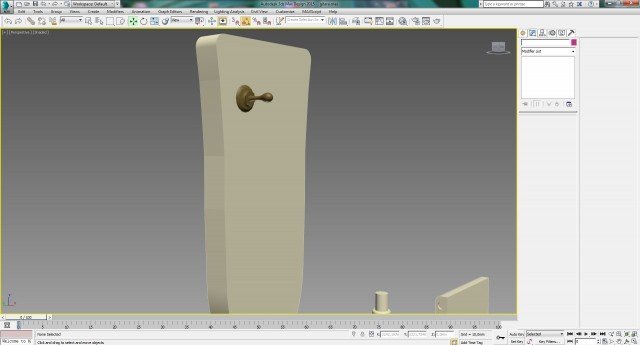

Теперь выходим из изолированного режима и размещаем все полученные объекты на свои места. Начнём по порядку и разместим сначала самые первые смоделированные элементы как показано ниже. При этом естественно уменьшаем их до нужного размера и разворачиваем так как нам нужно.

Шаг-30

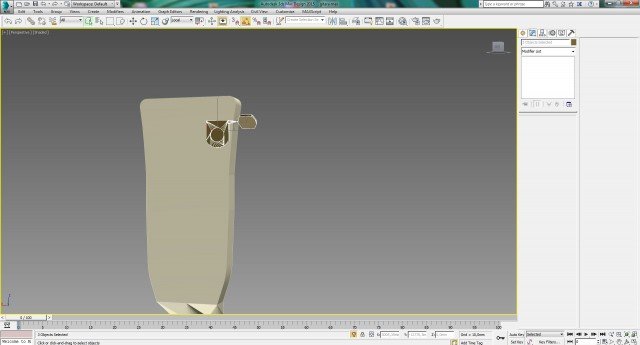

Далее размещаем остальные элементы с обратной стороны, как показано ниже.

Шаг-31

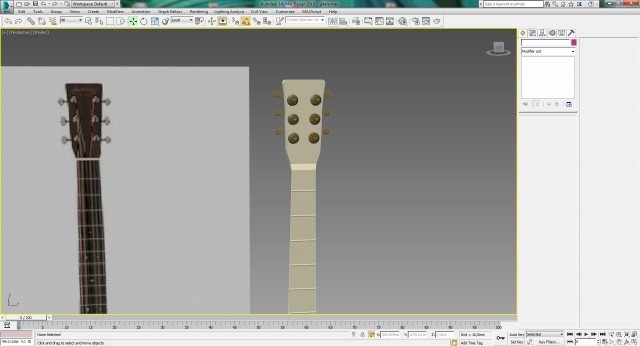

Расположив все элементы как надо, после чего добавляем их в группу. Далее размножим их, по 3 элемента с каждой стороны. В итоге у нас получается следующая композиция.

Шаг-32

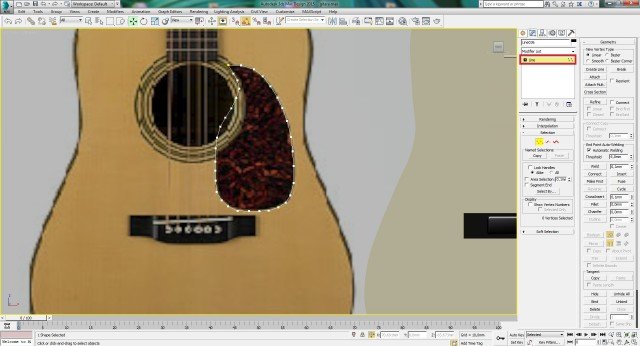

Создадим теперь декоративный элемент который присутствует на верхней деке гитары. Переходим в вид Front (F) и с помощью линии обрисуем данный элемент.

Шаг-33

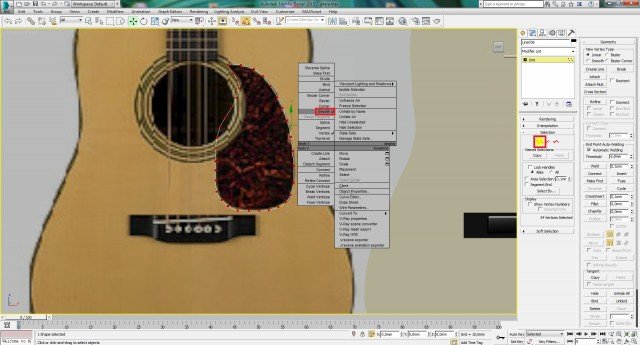

Переходим в режим Vertex, выделяем все точки сплайна, кликаем правой кнопкой мыши и выбираем Smooth.

Шаг-34

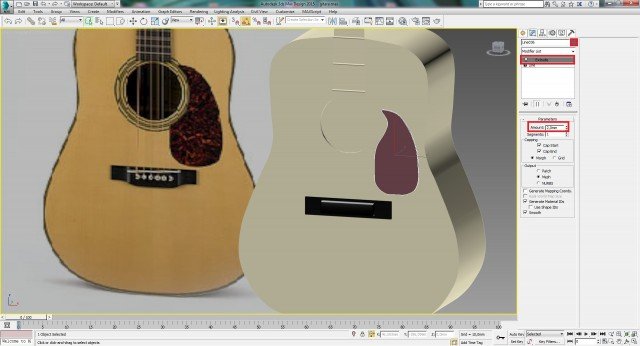

Применяем к данному сплайну модификатор Extrude с параметром Amount: 2mm. После чего, полученный объект перемещаем на нашу гитару слегка уменьшив.

Шаг-35

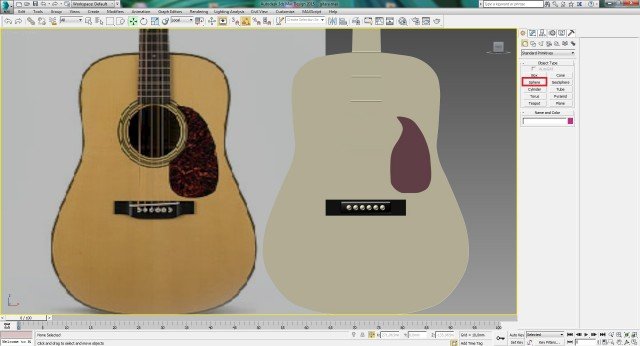

Теперь создадим ещё на порожке 5 элементов для удерживания струн. Этот элемент мы создадим из стандартного примитива – сферы.

Шаг-36

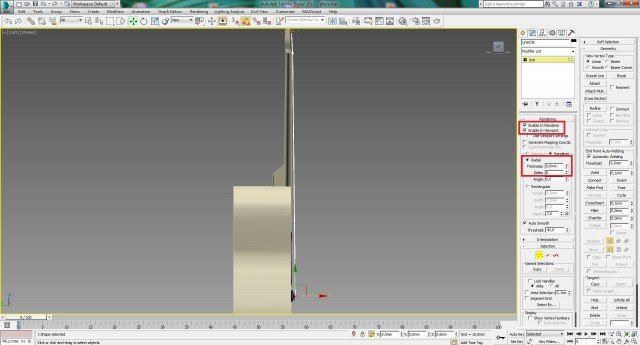

Нам осталось смоделировать струны. Сделаем это с помощью сплайна Line. Создать данную линию лучше всего в виде Left. После чего отредактировать перейдя в вид перспективы (Р). В свитке Rendering ставим соответствующие галочки, чтобы придать толщину линии. Это у нас такой толстая струна, поэтому в параметре Radial -> Thickness выставляем толщину в 0.6мм.

Шаг-37

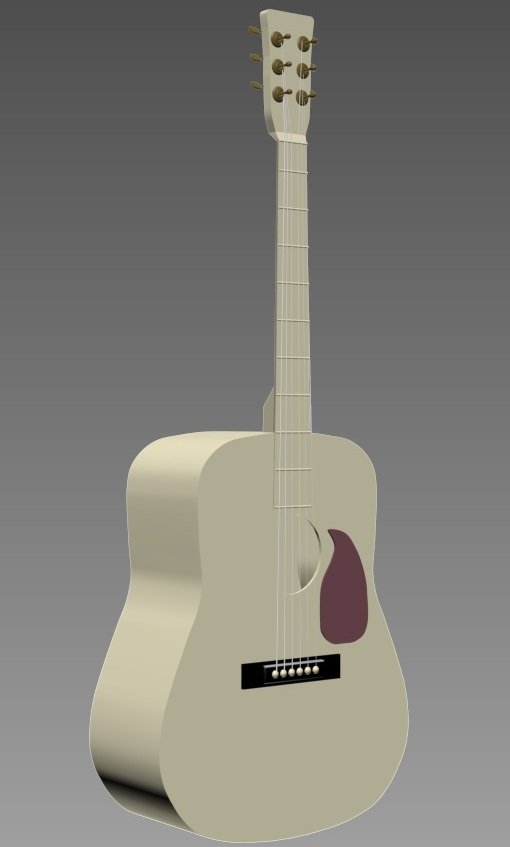

Доделав все 6 струн гитары, при этом каждая струна тоньше предыдущей на 0.1 мм, и расположив каждую струну на своё место, мы получили вот такую гитару.

Автор: jeka_mod
