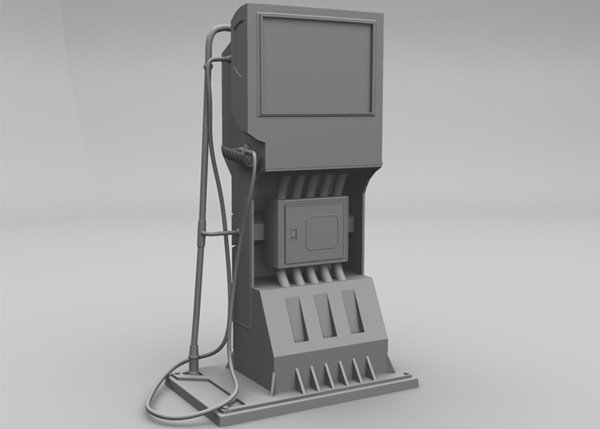

Создаем бензоколонку в Maya – Часть 7

Всем привет! В этой части мы закончим работу над бензоколонкой.

Предыдущие части:

• Часть 1

• Часть 2

• Часть 3

• Часть 4

• Часть 5

• Часть 6


Оригинальный урок: https://cgi.tutsplus.com/tutorials/how-to-create-a-fuel-pump-in-maya-part-5--cms-24186

Часть 6

1. Скульптинг корпуса двигателя и шкафа

Шаг 1

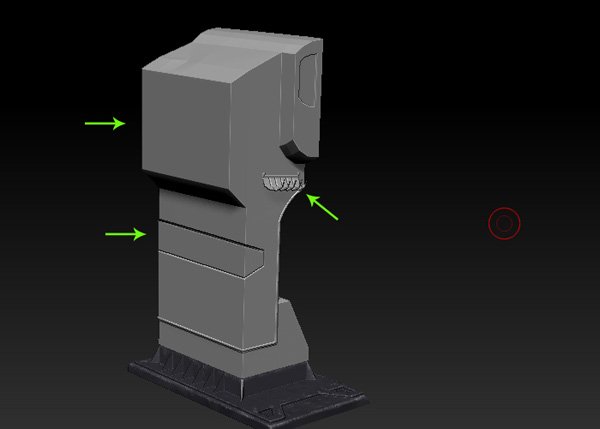

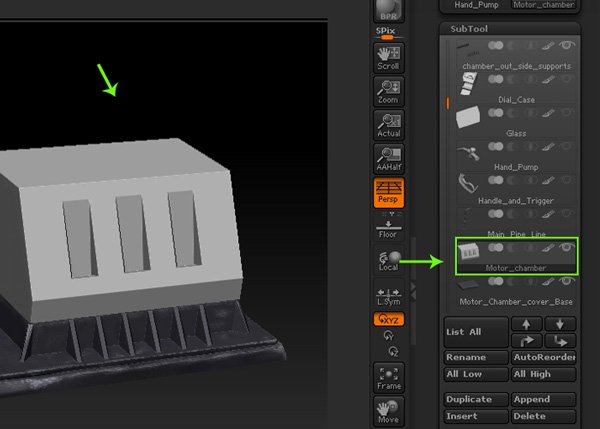

Откройте ZBrush. Выберите объект сетки моторной камеры на панели инструментов Sub Tool для начала рисования и ваяния.

Шаг 2

Также покажите держатель.

Шаг 3

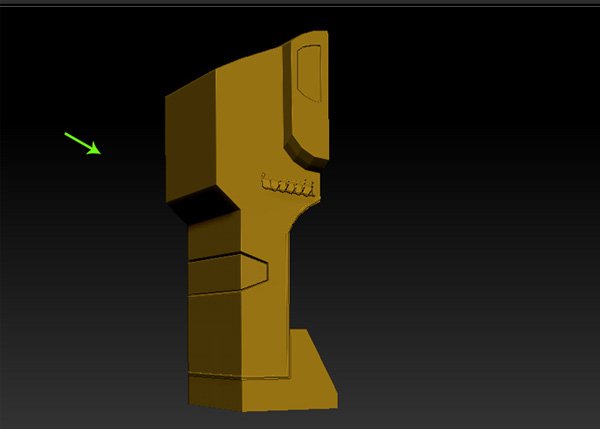

Примените желтый оттенок цвета ко всем видимым элементам.

Шаг 4

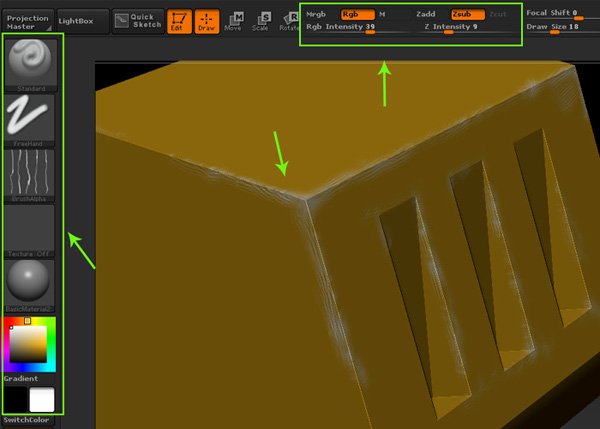

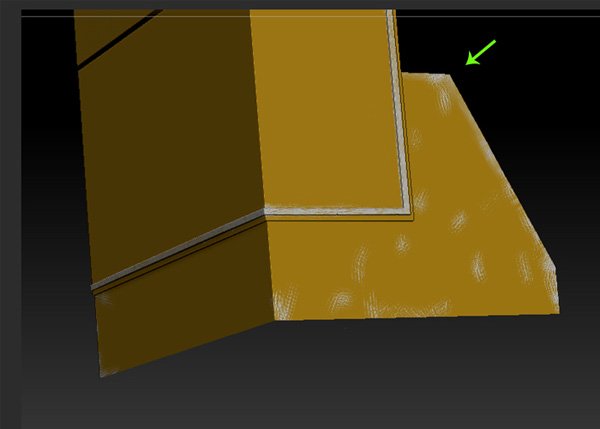

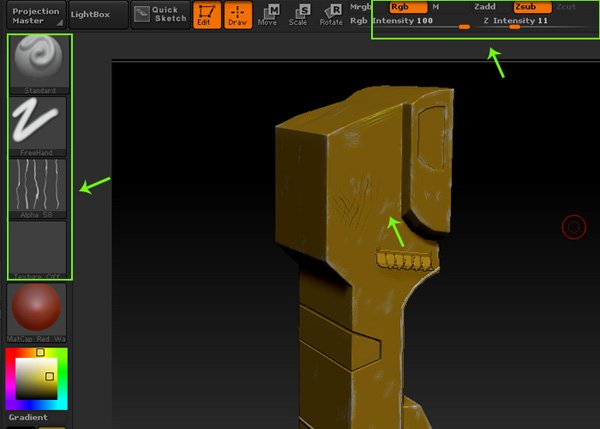

С выбранным штрихом FreeHand и альфа с картой потертости, выберите оттенок белого цвета. Включите кнопки Rgb и Zadd. Теперь закрасьте угловые поверхности, как показано на следующем рисунке.

Шаг 5

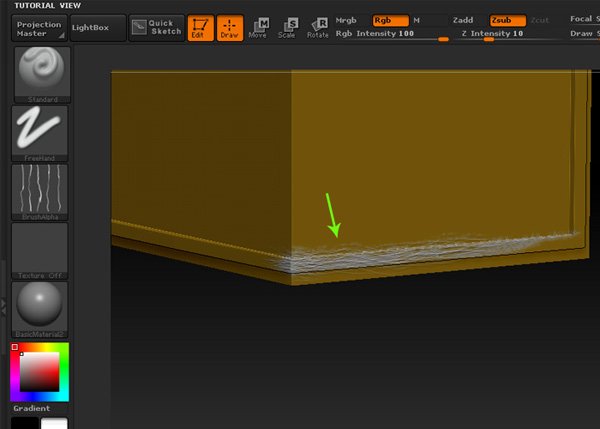

С тем же самым штрихом и цветом нанесите неровности на низ корпуса, как показано на следующем рисунке.

Шаг 6

Завершим с неровностями по всей длине каемки и добавим некоторые детали.

Шаг 7

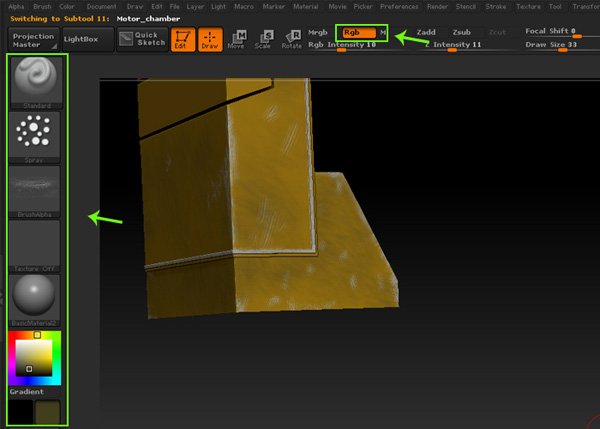

С темно-желтым цветом и той же альфа-картой с включённым штрихом Free Hand, начните рисовать случайным образом. Вы также должны постоянно менять значения Rgb и Zadd.

Шаг 8

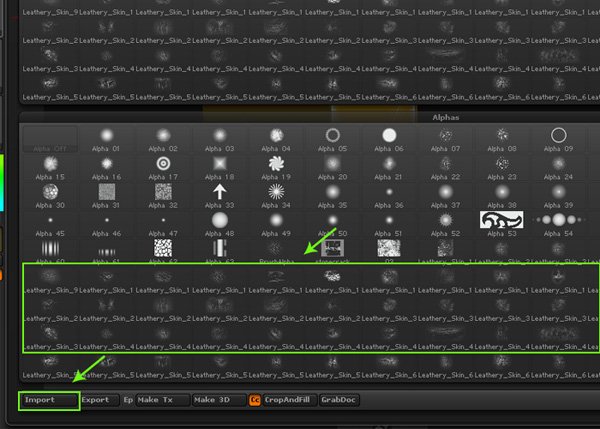

Чтобы добавить некоторые детали в рисование и скульптинг, я импортировал некоторые альфа-карты в панель списка кистей.

Шаг 9

Теперь, когда выбрана альфа-карта и штрих Spray, включите кнопку Rgb, а затем начните рисовать царапины.

2. Нанесение текстур с помощью Spotlight

Шаг 1

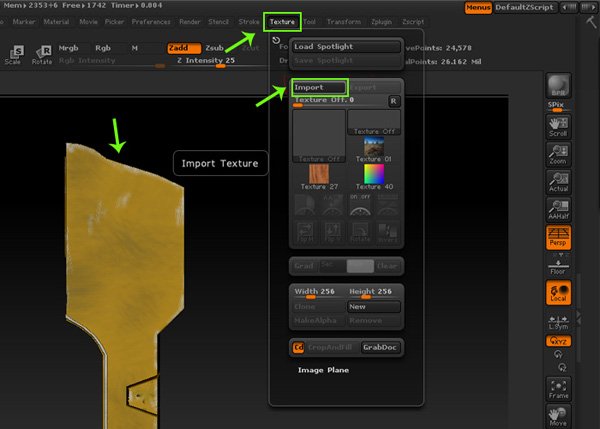

Пришло время импортировать некоторые внешние текстуры. Перейдите в меню Texture в строке главного меню, а затем нажмите кнопку Import.

Шаг 2

Следуя тем же путем, я импортировал некоторые изображения для рисования и маркировки внутри Zbrush.

Шаг 3

Чтобы применить желаемую текстуру к выбранному объекту, я использую инструмент Spot light.

Шаг 4

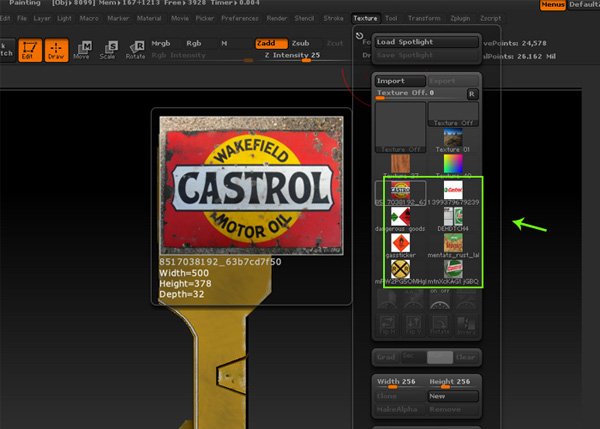

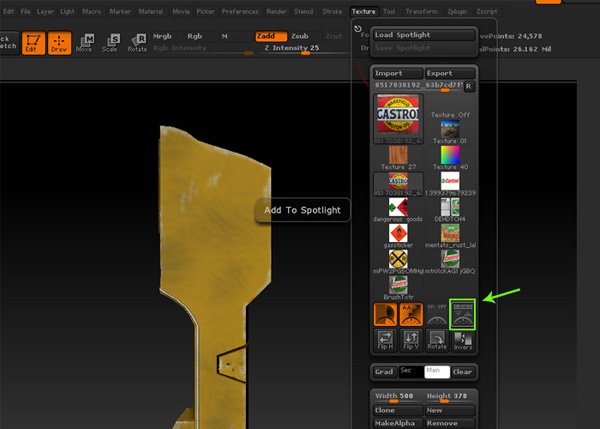

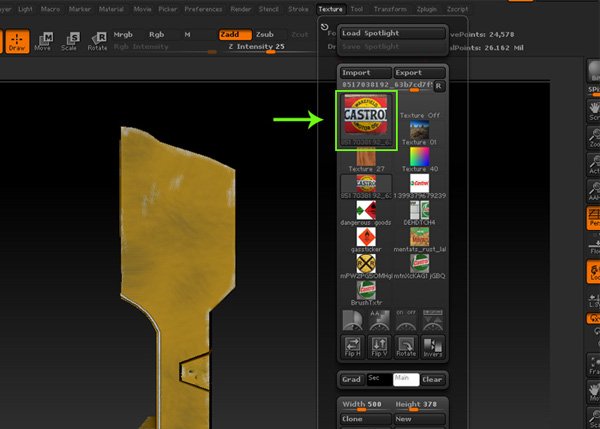

Выбрав из ярлыков желаемый файл текстуры, нажмите кнопку Add Spot Light, чтобы открыть панель настроек Spot Light.

Шаг 5

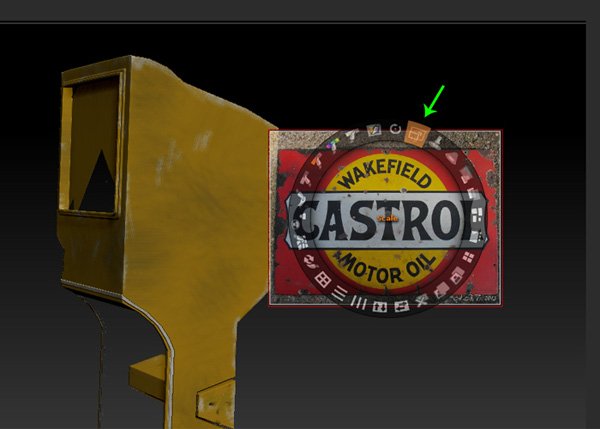

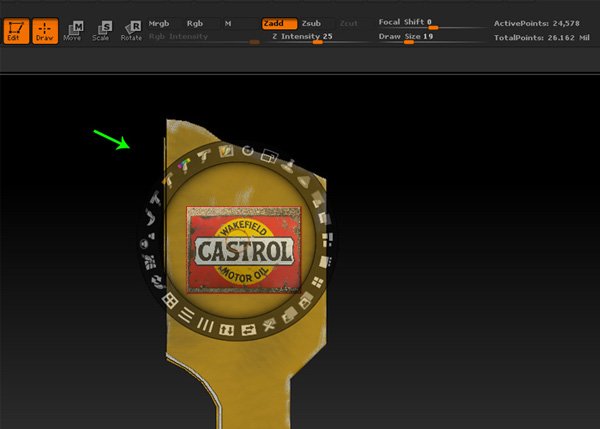

Выбранная текстура открывается с помощью панели Spot Light, как показано на следующем рисунке.

Шаг 6

Поместите текстуру на боковую сторону шкафа, как показано на следующем рисунке.

Шаг 7

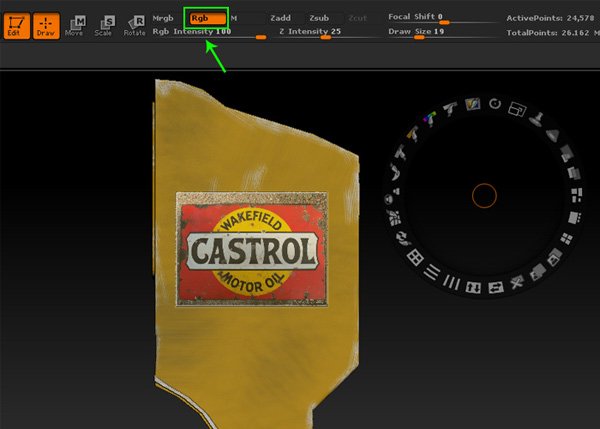

После размещения текстуры на боковой панели, включите кнопку Rgb, а затем нажмите кнопку Z, чтобы нарисовать текстуру.

Шаг 8

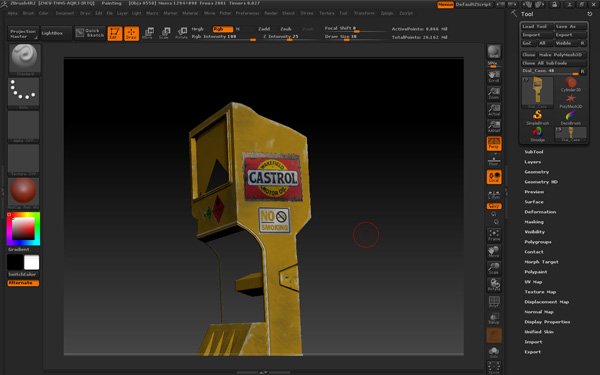

Как только вы закончите, нажмите кнопку Z. Shift+Z скрывает картинку шаблон, по которой вы рисуете.

Разрешение модели должно быть достаточным чтобы нанести нормальную картинку. Добавить разрешение можно посредством кнопок Ctrl+D.

И все равно у меня получилась очень размазанная картинка. Я бы предпочел дорабатывать наклейки в Photoshop.

Шаг 9

Далее, я нарисовал несколько других элементов, как показано на следующем рисунке.

3. Раскрашивание ящика управления

Шаг 1

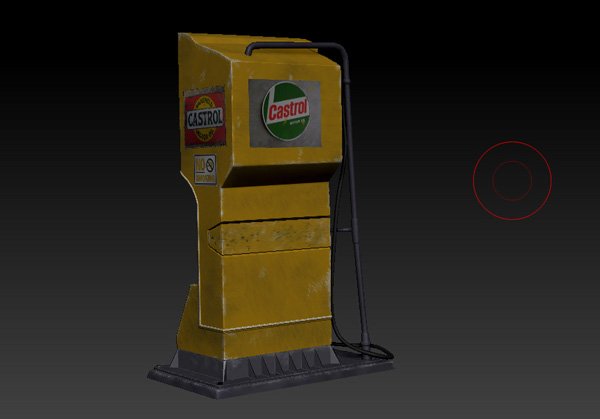

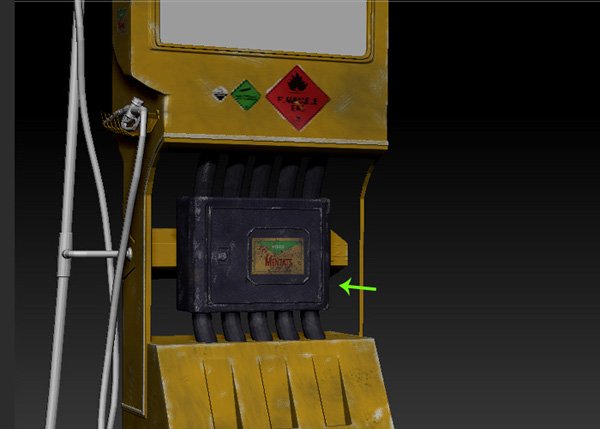

Следуя тем же самым принципам, раскрасьте блок управления и нижний отсек.

Шаг 2

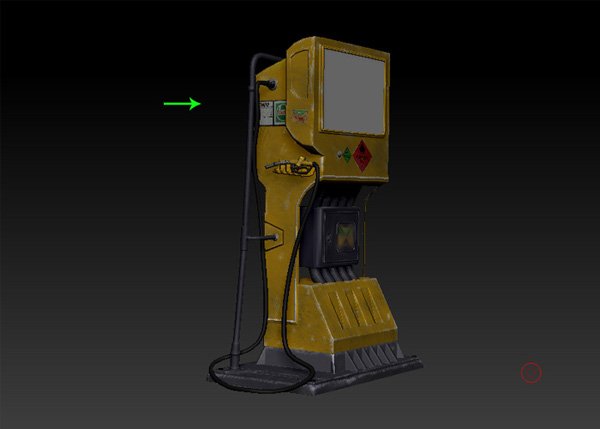

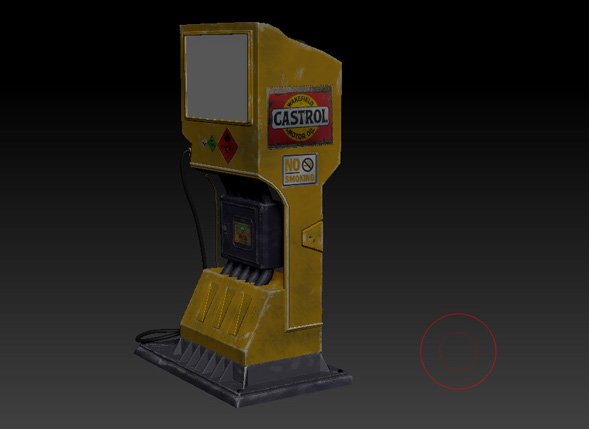

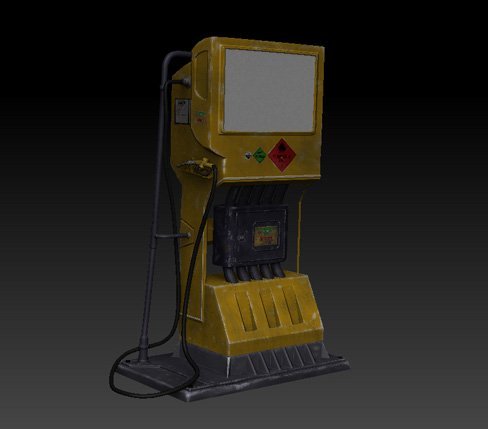

Также я раскрасил и остальные части.

И заднюю часть модели.

4. Экспорт цветовой карты

Шаг 1

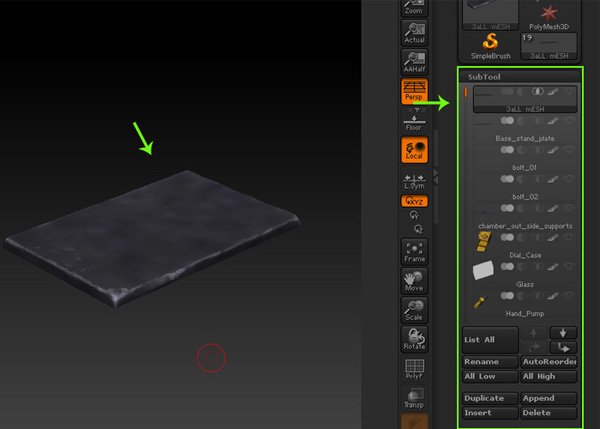

Изолируйте Base_Plate.

Шаг 2

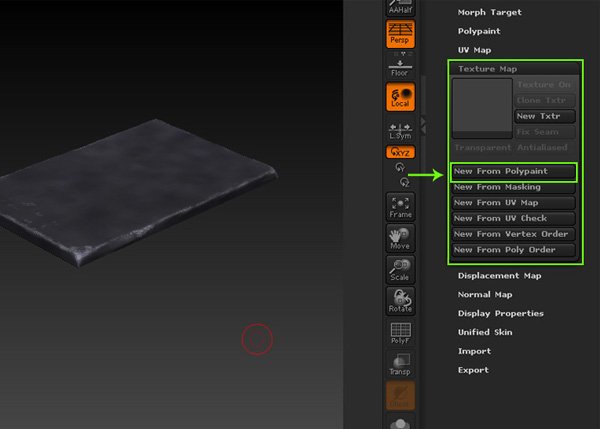

Нажмите кнопку New From Polypaint на панели Texture Map.

Автор забыла сказать, что нужно нажать кнопку Create для открытия списка команд new from…

Шаг 3

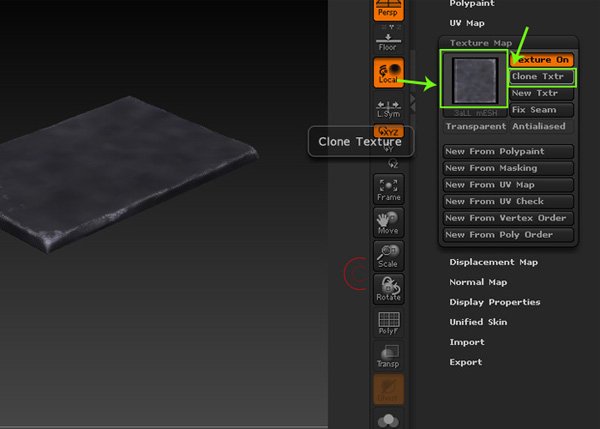

Теперь вы можете увидеть карту текстур как миниатюру. Нажмите кнопку Clone Txtr.

Шаг 4

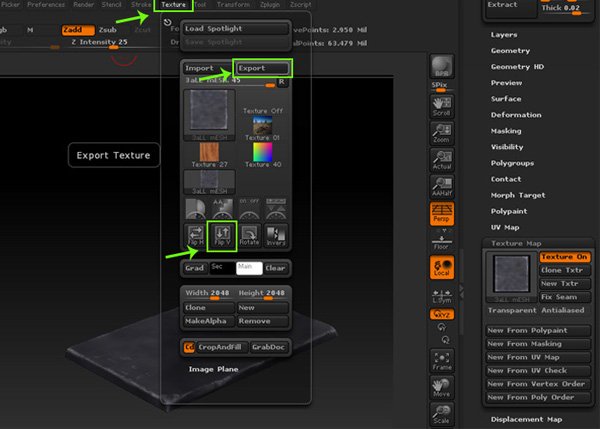

После применения команды Clone Txtr вы можете увидеть текстуру в меню Texture. Нажмите кнопку Flip V, чтобы перевернуть карту текстур по вертикали. Затем нажмите кнопку Export.

Шаг 5

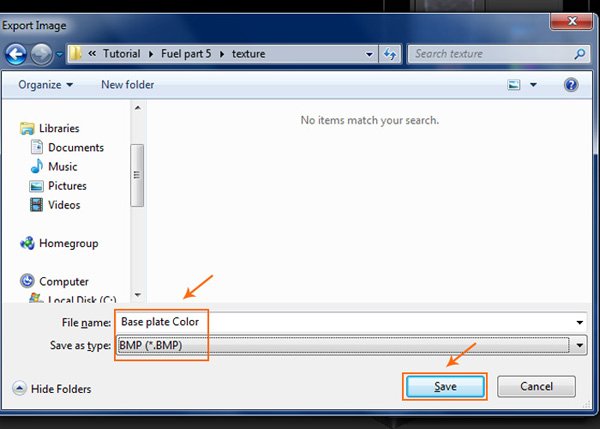

В окне Export Image задайте имя карты текстур как Base Plate Color.BMP, а затем нажмите кнопку Save (Сохранить).

5. Экспорт карты нормалей

Шаг 1

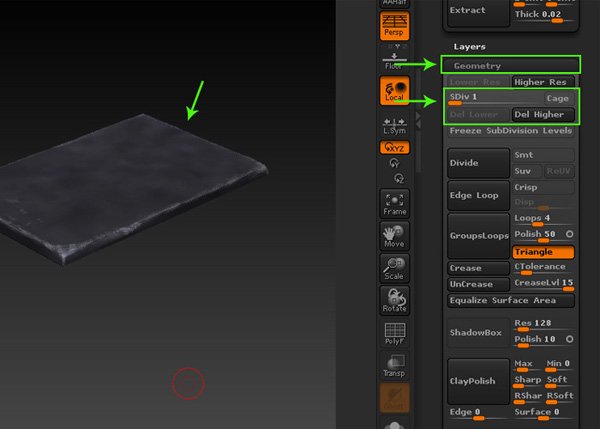

Пришло время экспортировать карту нормалей (Normal). При выборе Base_Plate снимите уровень подразделения до 1.

Шаг 2

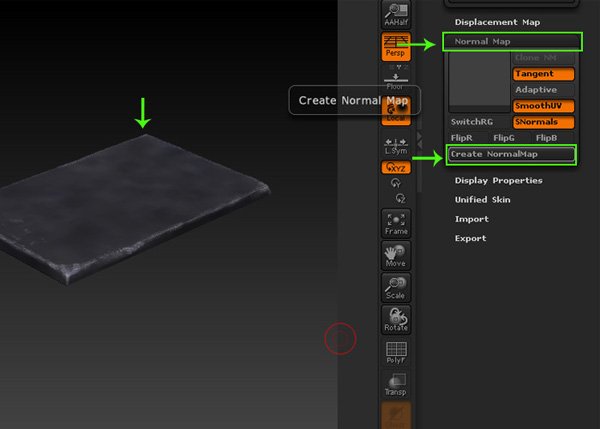

Прокрутите вниз панель инструментов. На вкладке Normal Map нажмите кнопку Create NormalMap.

Шаг 3

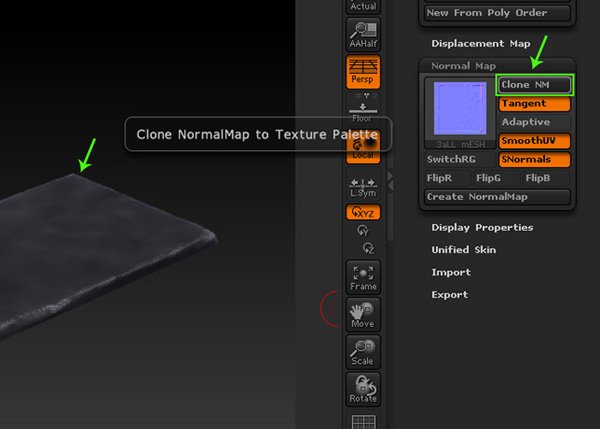

На той же панели Normal Map нажмите кнопку Clone NM, чтобы копировать ее копию для экспорта.

Шаг 4

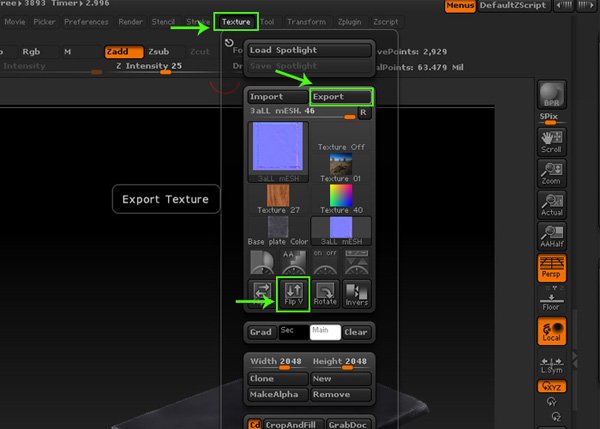

В меню Texture сначала нажмите кнопку Flip V, а затем нажмите кнопку Export, чтобы экспортировать карту.

Шаг 5

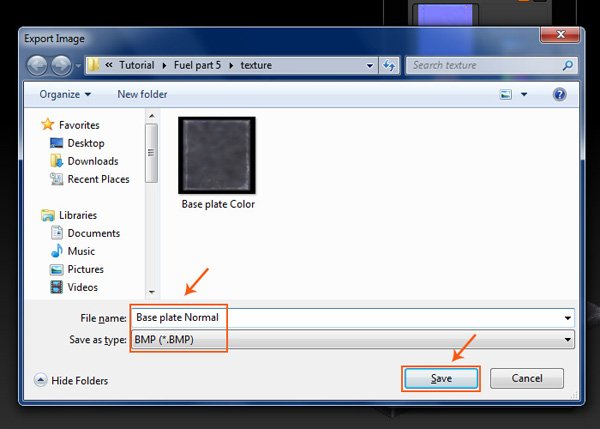

В окне Export Image задайте имя файла как Base Plate Normal.BMP. Нажмите кнопку Save (Сохранить).

Шаг 6

Следуя тем же путем, экспортируйте карты для других элементов бензоколонки.

6. Применение текстурных карт в Maya

Шаг 1

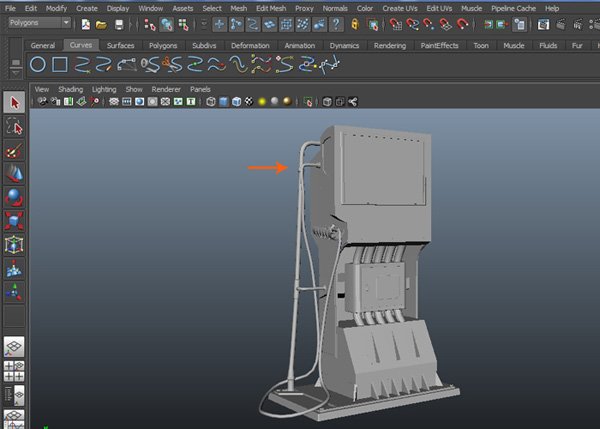

Откройте файл с моделью бензоколонки в Maya.

Шаг 2

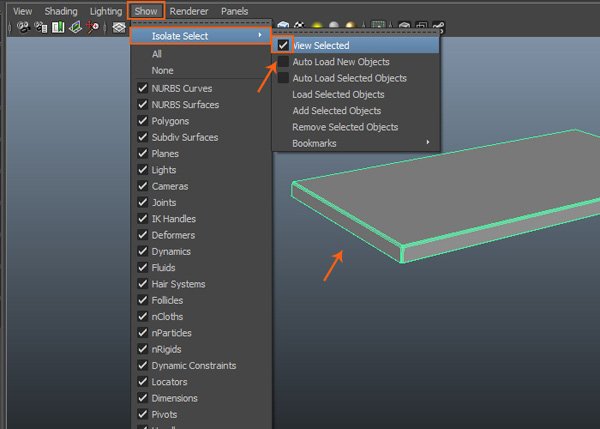

Выбрав объект Base_Plate, перейдите в меню Show > Isolate Selected > View Selected и установите его флажок. Это изолирует выделенную базовую пластину.

Шаг 3

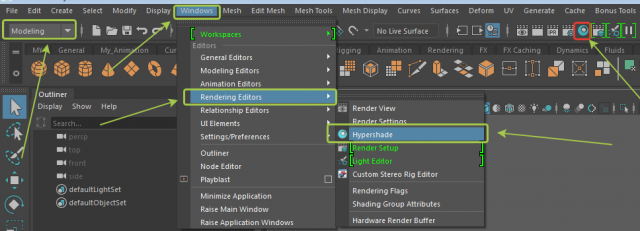

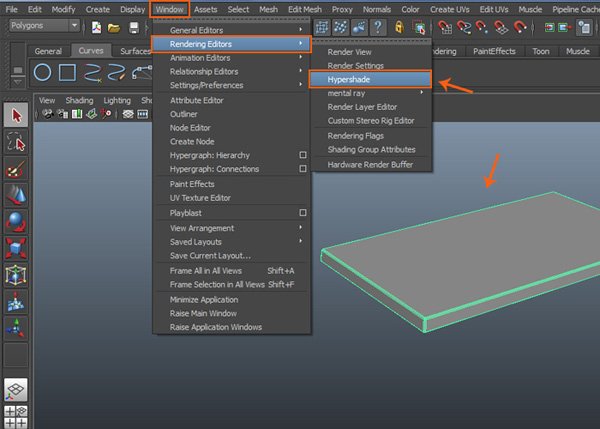

Пришло время создавать материалы для всех частей. Итак, перейдите в Window > Rendering Editors > Hypershade.

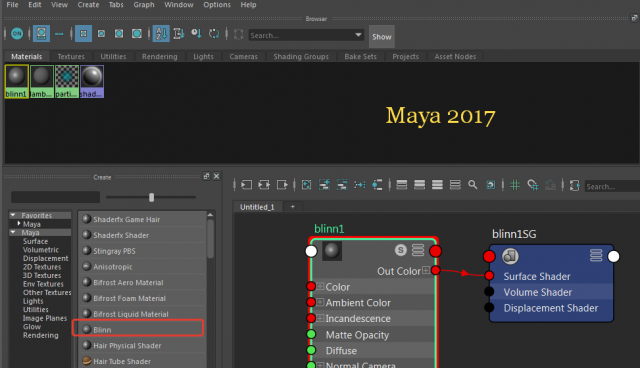

В Maya 2017 это выглядит так:

Шаг 4

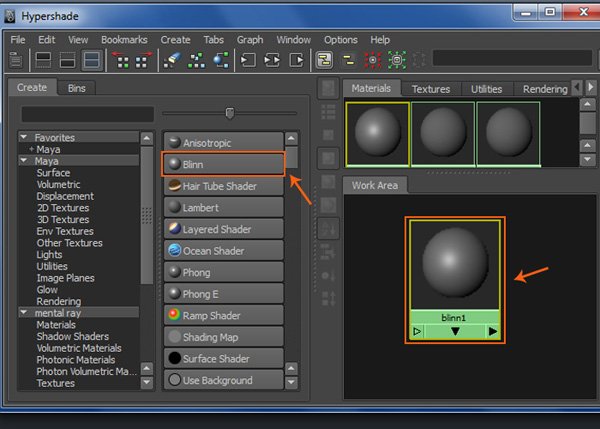

В окне Hypershade, кликните два раза на ноде Blinn, чтобы открыть редактор атрибутов Attribute Editor.

Шаг 5

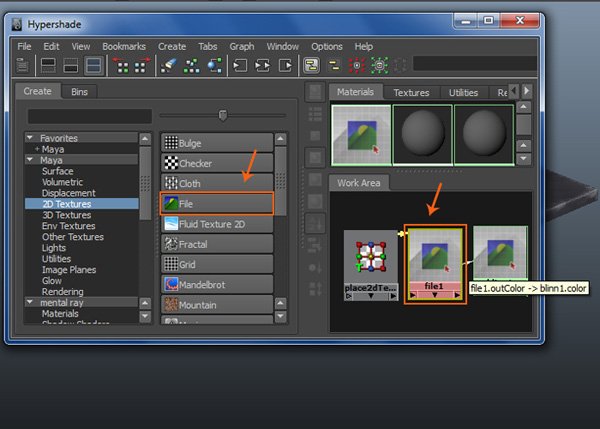

С выбранной вкладкой 2D Textures, щелкните узел File и подключите его к цветной текстурной карте Blinn.

Шаг 6

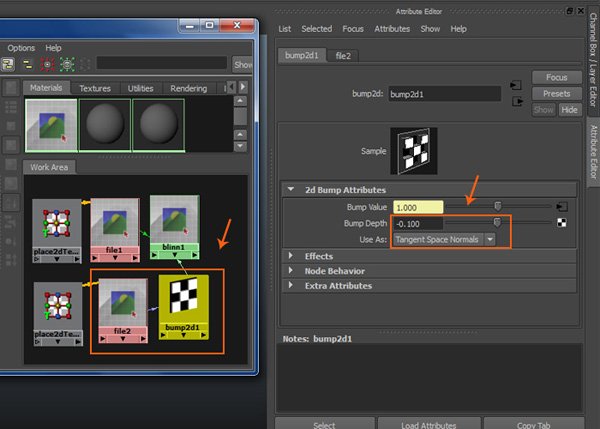

Создайте еще один узел текстурной текстуры для текстурной карты Bump и подключите его к Bump Shinner Blinn. Установите для параметра Depth значение -0.100 и Use As для параметра Tangent Space Normals.

Шаг 7

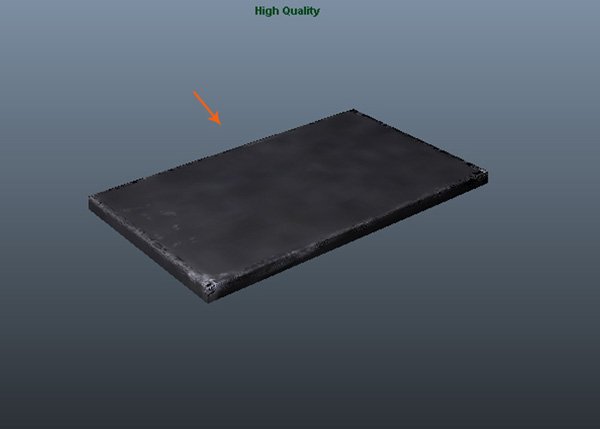

После применения шейдера к объекту Base_Plate, он будет выглядит так, как показано на следующем рисунке.

Шаг 8

Следуя тем же путем, примените текстурные карты к подставке.

Шаг 9

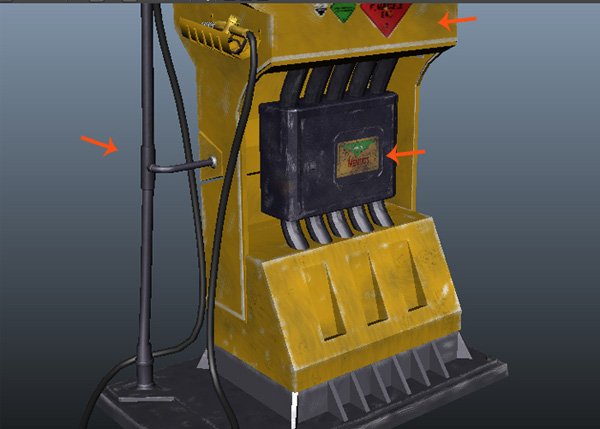

Примените текстурные карты к другим частям бензоколонки.

Шаг 10

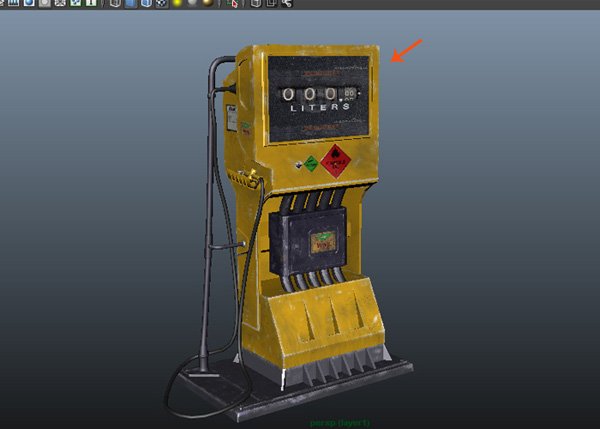

Также я применил текстуру счетчика на панель монитора.

7. Настройка освещения сцены

Шаг 1

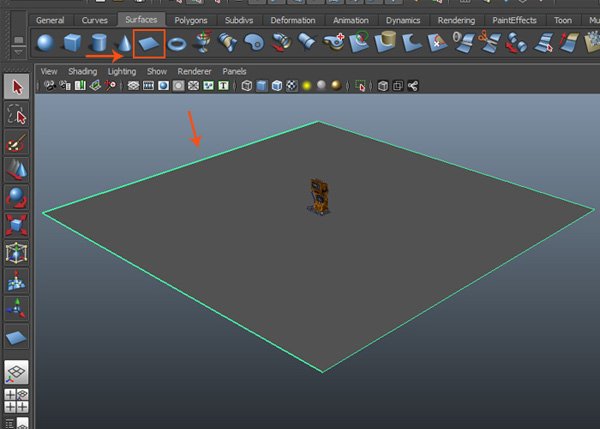

Для рендеринга конечного изображения я создал плоскость поверхности в качестве базового пола.

Шаг 2

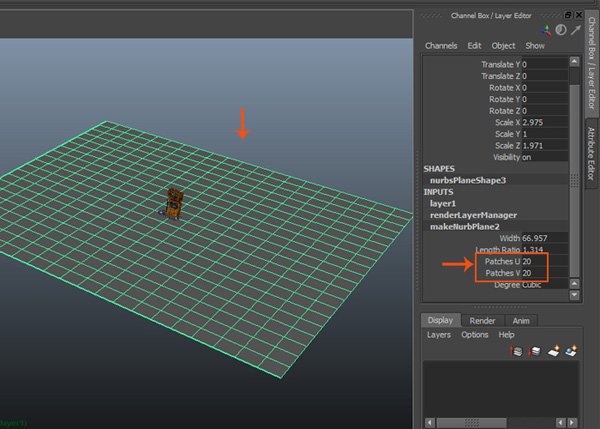

Разобьем плоскость на множество граней.

Шаг 3

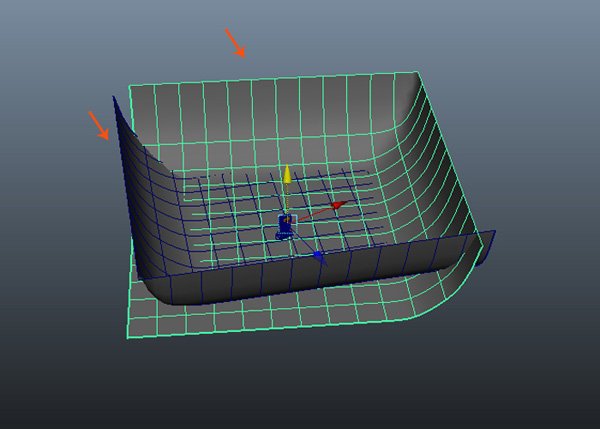

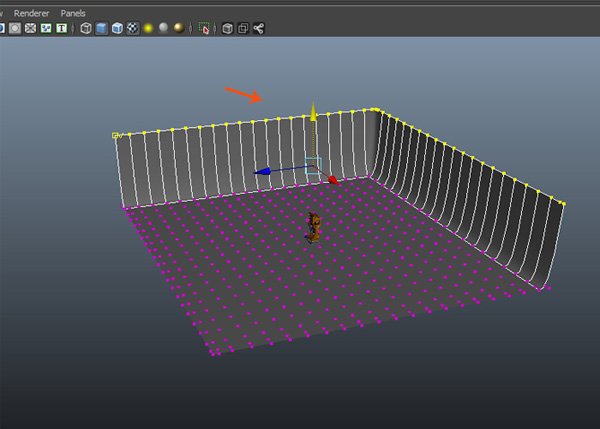

Отредактируйте контрольные вершины таким образом, чтобы получить что-то наподобие стен.

Шаг 4

Продублируйте плоскость пола и поверните ее, как показано на следующем рисунке.

Шаг 5

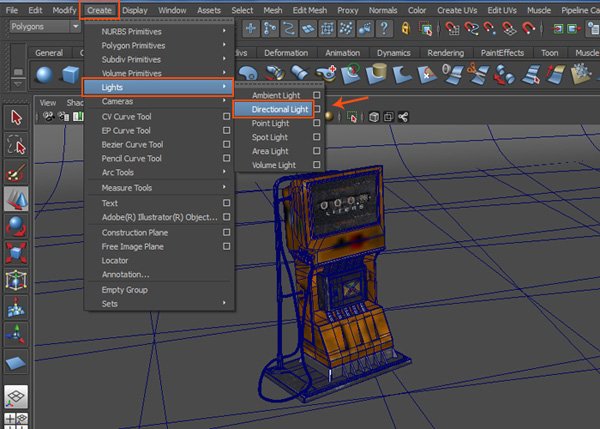

Чтобы создать свет в сцене, выберите Create > Lights > Directional Light.

Шаг 6

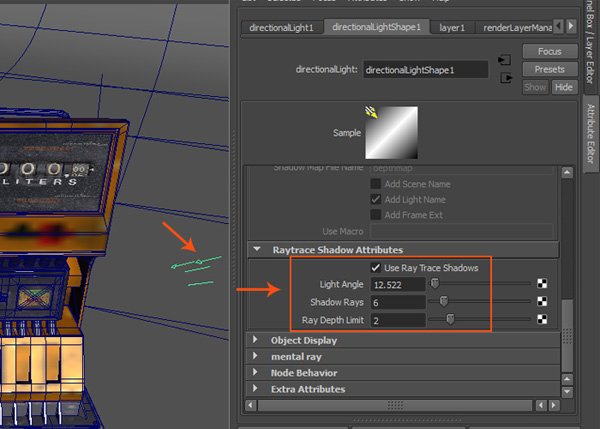

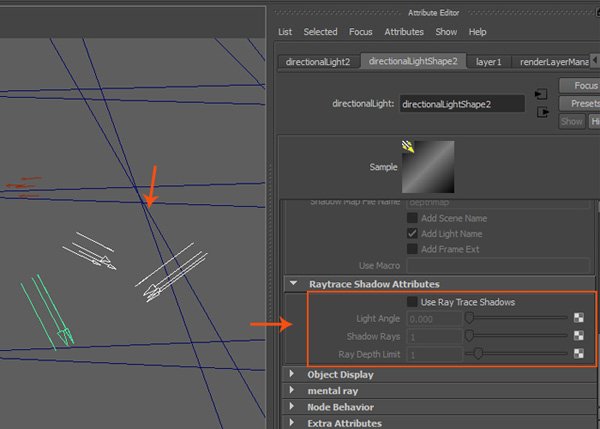

Выберите Directional Light разверните его на переднюю часть бензоколонки. Поставьте галочку Use Ray Trace Shadows. Задайте значения параметров света, как показано на следующем рисунке.

Шаг 7

Для создания заполняющего света, добавьте еще три Directional Lights. Включите Ray Trace Shadows с меньшей интенсивностью параметров света.

В Maya 2017 должен быть включен раздел Rendering. См. картинку выше.

Шаг 8

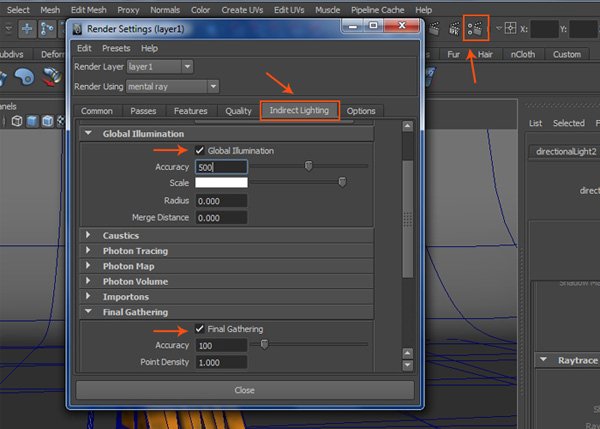

В окне Render Settings перейдите на вкладку Indirect Lighting включите опции Global Illumination и Final Gathering.

Шаг 9

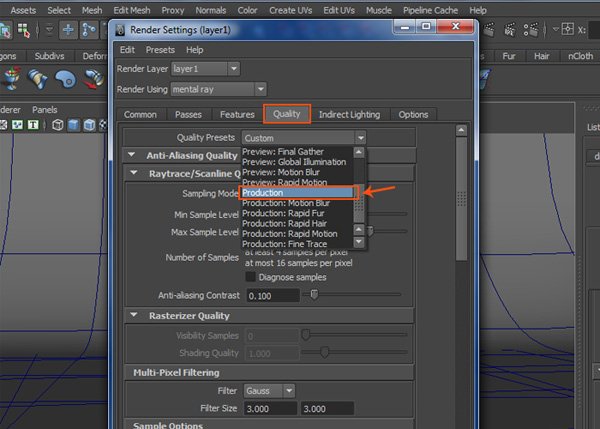

Для более качественного рендера выберите закладку Quality. А в Quality Presets в раскрывающемся списке Production.

Шаг 10

После быстрого рендеринга вы увидите цветное изображение в качестве визуализированного кадра.

Шаг 11

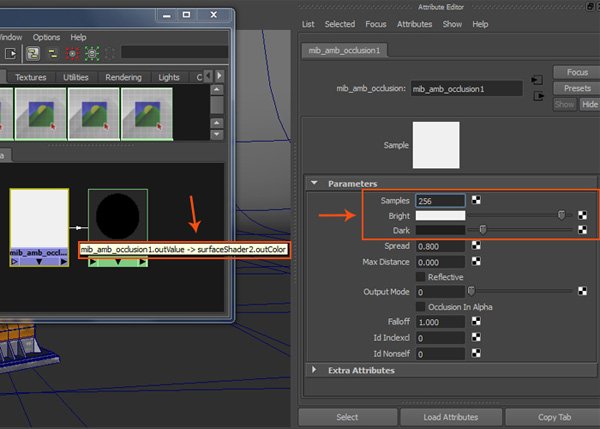

Для прохода Ambient Occlusion я создал Surface Shader. Узел mib_amb_occlusion и подключил его к ShurerSurface.

Я установил значение Samples как 256. Значение Bright немного ярче, а значение Dark немного темнее. После этого я применил этот шейдер AO ко всем частям бензоколонки.

Шаг 12

После рендера слоя должен получиться вот такой результат.

Ambient Occlusion нужен для получения фэйкового затенения в углах модели. Мы будем применять этот слой в последующем для наложения в Photoshop.

8. Композинг в Photoshop

Шаг 1

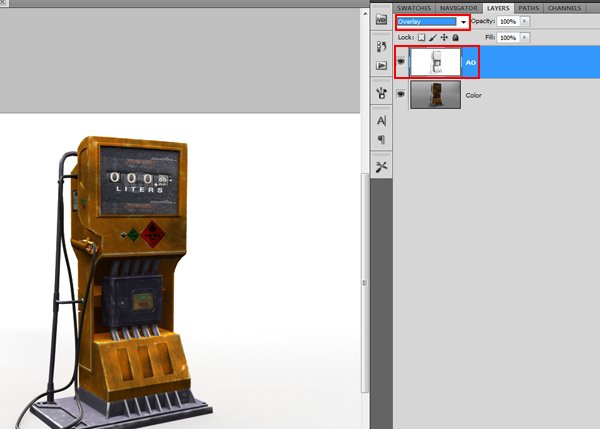

Откройте Photoshop. Импортируйте AO и цветную картинку. Поместите слой AO над слоем цвета. Выбрав слой AO, примените режим смешивания Overlay.

Шаг 2

Я применил текстуру разбитого стекла на экран.

Шаг 3

А это финальная картинка бензоколонки.

На этом наш урок по моделированию бензоколонки в Maya закончен. Надеюсь это помогло вам набраться опыта в моделировании.

Если кому-то будет интересно затекстурить эту модель в Substance Painter - пишите.

С уважением, Onza!
